LVDS接口

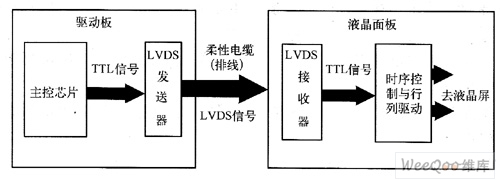

LVDS（Low-Voltage Differential Signaling，低电压差分信号）是一种高速、低功耗、低误码率、低串扰和低辐射的差分信号传输技术，工作原理基于差分信号传输，通过两根信号线传输相反的信号，从而有效抵消噪声和干扰。
lvds接口类型_LVDS输出、如何确认LVDS屏显示接口的类型
优势
- 低功耗：由于使用小振幅信号传输，其功耗相对较低。
- 高速传输：LVDS能够实现高速数据传输，适用于需要高带宽的应用场景。
- 抗干扰能力强：差动信号传输方式使得LVDS对电磁干扰具有很强的抵抗力。
- 兼容性：LVDS技术与其他信号标准（如TTL、RS-422等）具有良好的兼容性。
缺点
- 传输距离有限：LVDS点对点传输适用于短距离（最长1米），对于更长的电缆，必须使用其他接口协议。
信号标准

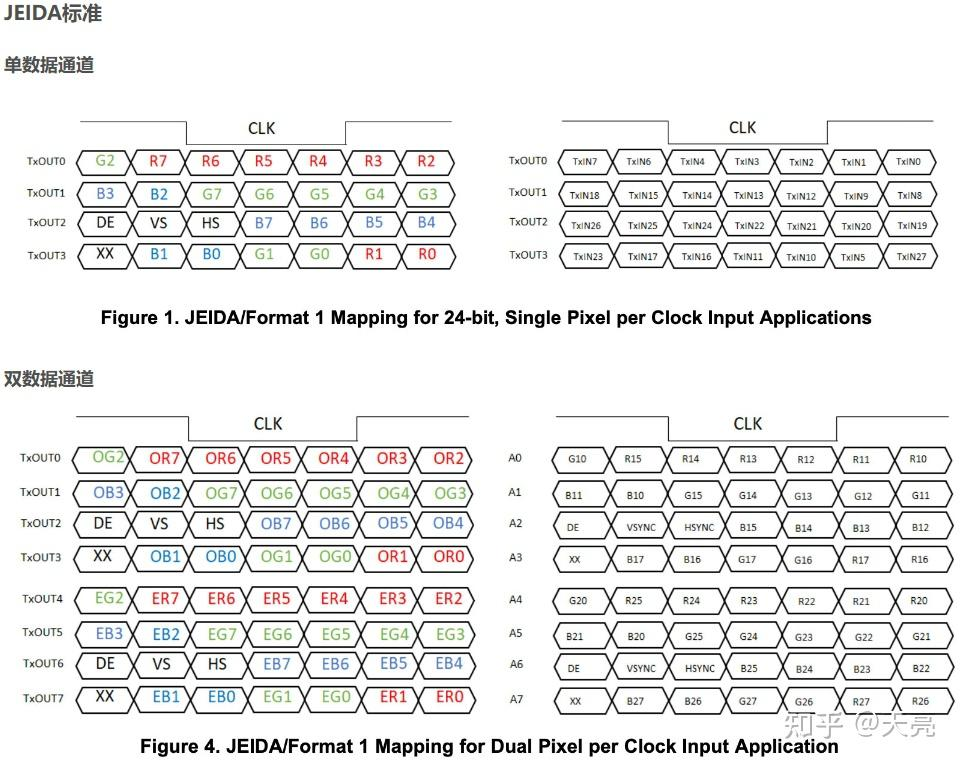

LVDS显示屏有两种接口标准（信号格式，用于将像素的并行数据转换为串行数据的格式），分别为VESA 和 JEIDA（日标），根据路数的不同，又分为单路LVDS和双路LVDS。
单路和双路 LVDS 信号: 单路就是只有一路 R、G、B 三色和 HS 、VS、DE控制信号。双路就是有两路 R、G、B 三色和 HS 、VS、DE控制信号。
单路LVDS（单通道LVDS）
- 数据传输：所有数据（R、G、B三色数据和控制信号）通过一个逻辑通道传输。
- 物理通道：这个逻辑通道由多个差分线对组成，例如4对数据线对和1对时钟线对。
- 总数据位数：假设每个通道传输24位数据（8位R + 8位G + 8位B），总数据位数为24位。
双路LVDS（双通道LVDS）
- 数据传输：数据（R、G、B三色数据和控制信号）通过两个逻辑通道传输。
- 物理通道：每个逻辑通道由多个差分线对组成，例如每个通道有4对数据线对和1对时钟线对。
- 总数据位数：假设每个通道传输24位数据（8位R + 8位G + 8位B），总数据位数为48位。
硬件
接口分类
| 分类 | 描述 | 数据位数 | 通道数量 | 总数据位数 |
|---|---|---|---|---|
| 单路6bit LVDS | 单路方式传输，每个基色信号采用6位数据，共18位RGB数据。 | 6位/基色 | 1 | 18位 |
| 双路6bit LVDS | 双路方式传输，每个基色信号采用6位数据，奇路和偶路各18位，共36位RGB数据。 | 6位/基色 | 2 | 36位 |
| 单路8bit LVDS | 单路方式传输，每个基色信号采用8位数据，共24位RGB数据。 | 8位/基色 | 1 | 24位 |
| 双路8bit LVDS | 双路方式传输，每个基色信号采用8位数据，奇路和偶路各24位，共48位RGB数据。 | 8位/基色 | 2 | 48位 |
LVDS发送芯片介绍
典型LVDS发送芯片分为四通道、五通道和十通道几种。

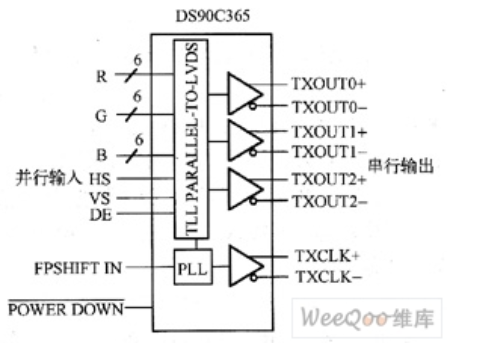

四通道LVDS发送芯片
包含了三个数据信号(其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS)通道和一个时钟信号发送通道。
四通道LVDS发送芯片主要用于驱动6bit液晶面板。使用四通道LVDS发送芯片可以构成单路6bit LVDS接自电路和奇/偶双路6bit LVDS接口电路。

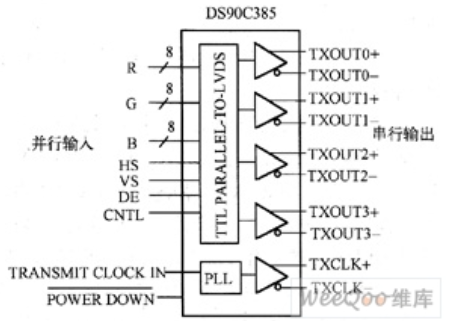

五通道LVDS发送芯片
包含了四个数据信号（其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和一个时钟信号发送通道。
五通道LVDS发送芯片主要用于驱动8bit液晶面板。使用五通道LVDS发送芯片主要用来构成单路8bit LVDS接口电路和奇/偶双路8bitLVDS接口电路。

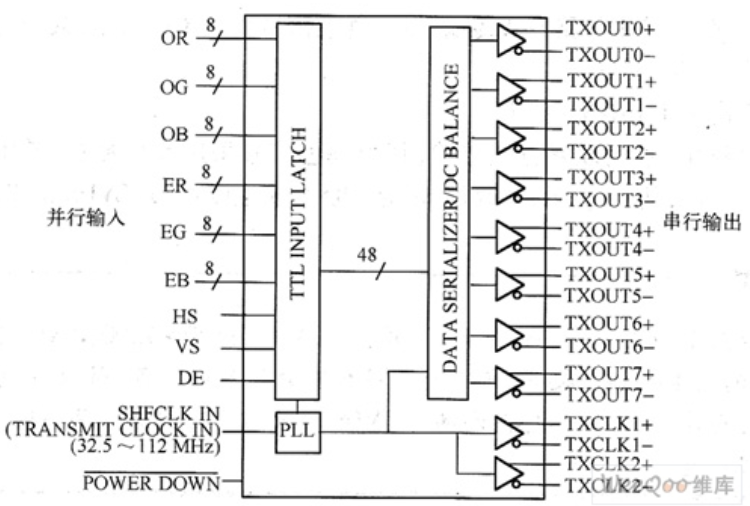

十通道LVDS发送芯片
十通道LVDS发送芯片主要用于驱动8bit液晶面板。使用十通道LVDS发送芯片主要用来构成奇/偶双路8bit LVDS位接口电路。包含了八个数据信号（其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和两个时钟信号发送通道。
在十通道LVDS发送芯片中，设置了两个时钟脉冲输出通道，这样做目的是可以更加灵活之适应不同类型之LVDS接收芯片。当LVDS接收电路同样使用一片十通道LVDS接收芯片时，只需使用一个通道之时钟信号即可；当LVDS接收电路使用两片五通道LVDS接收芯片时，十通道LVDS发送芯片需要为每个LVDS接收芯片提供单独之时钟信号。
判别方法1
- 有10对的减掉2对（时钟信号）就是双8。
- 有8对的减掉2对 （时钟信号）就是双6。
- 有5对的减掉1对 （时钟信号）对是单8。
- 有4对的减掉1对 （时钟信号）是单6。
判别方法2
如果既无资料，也看不清标识，最简单的办法就是看看里面的电路，一般每对数据线之间都有一个100欧姆的电阻，数电阻的个数，看到4个的话就是单口6位颜色的屏，看到8个的话就是双口六位，5个的话一般是单口8位，有10个一般就是双口8位。
