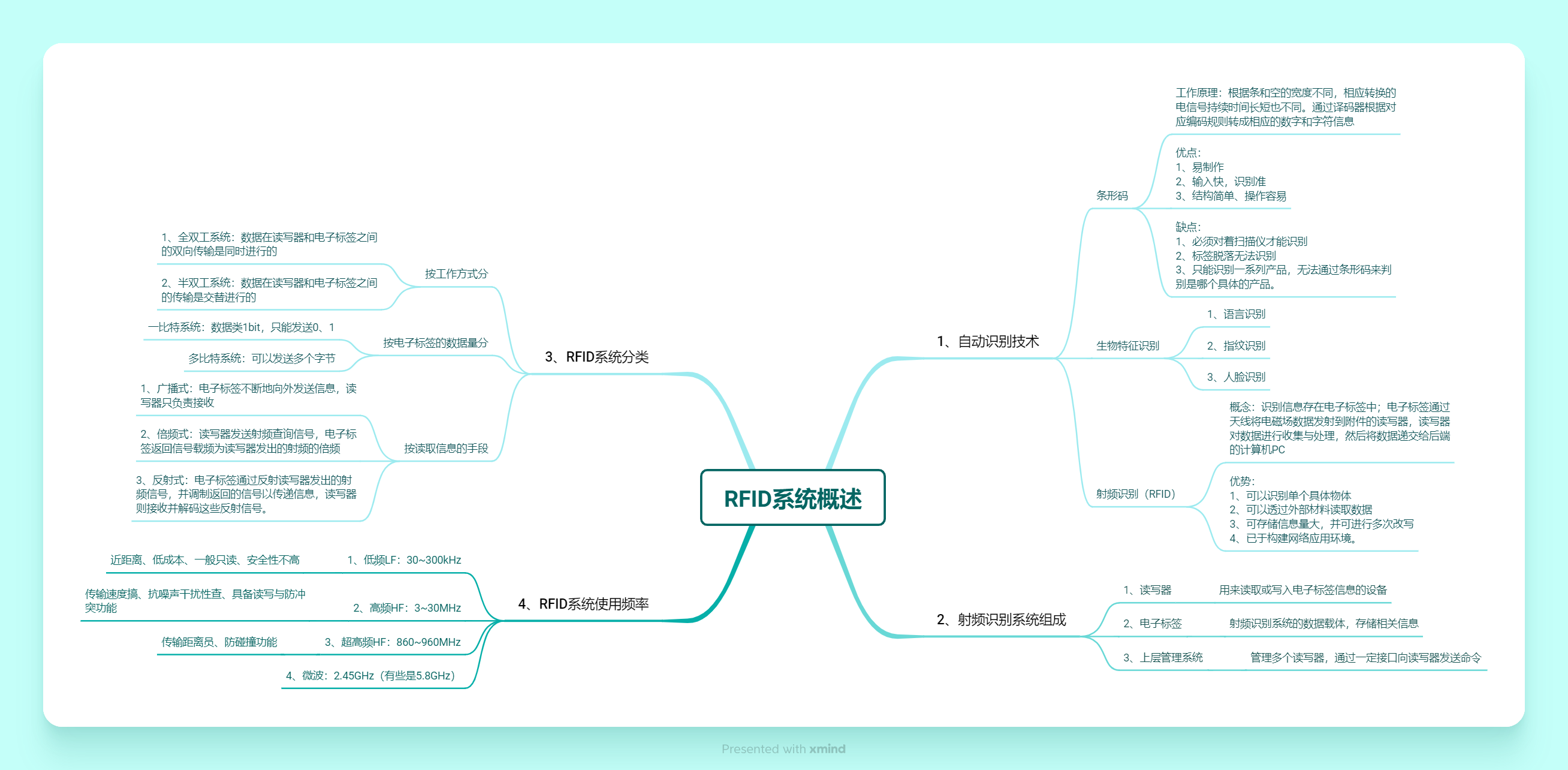

【思维导图】

1、自动识别技术

1）条形码

工作原理：

        根据条和空的宽度不同，相应转换的电信号持续时间长短也不同。通过译码器根据对应编码规则转成相应的数字和字符信息

优点：

1、易制作

2、输入快，识别准

3、结构简单、操作容易

缺点：

1、必须对着扫描仪才能识别

2、标签脱落无法识别

3、只能识别一系列产品，无法通过条形码来判别是哪个具体的产品。

2）生物特征识别

1、语言识别

2、指纹识别

3、人脸识别

3）射频识别（RFID）

概念：

        识别信息存在电子标签中；电子标签通过天线将电磁场数据发射到附件的 读写器，读写器对数据进行收集与处理，然后将数据递交给后端的计算机PC

优势：

1、可以识别单个具体物体

2、可以透过外部材料读取数据

3、可存储信息量大，并可进行多次改写

4、已于构建网络应用环境。

2、射频识别系统组成

1、读写器

        用来读取或写入电子标签信息的设备

2、电子标签

        射频识别系统的数据载体，存储相关信息

3、上层管理系统

        管理多个读写器，通过一定接口向读写器发送命令

3、RFID系统分类

按工作方式分

1、全双工系统：

        数据在读写器和电子标签之间的双向传输是同时进行的

2、半双工系统：

        数据在读写器和电子标签之间的传输是交替进行的

按电子标签的数据量分

一比特系统：

        数据类1bit，只能发送0、1

多比特系统：

        可以发送多个字节

按读取信息的手段

1、广播式：

        电子标签不断地向外发送信息，读写器只负责接收

2、倍频式：

        读写器发送射频查询信号，电子标签返回信号载频为读写器发出的 射频的倍频

3、反射式：

        电子标签通过反射读写器发出的射频信号，并调制返回的信号以传递信息，读写器则接收并解码这些反射信号。

4、RFID系统使用频率

1、低频LF：30~300kHz

        近距离、低成本、一般只读、安全性不高

2、高频HF：3~30MHz

        传输速度搞、抗噪声干扰性查、具备读写与防冲突功能

3、超高频HF：860~960MHz

        传输距离远、防碰撞功能

4、微波：2.45GHz（有些是5.8GHz）

---

参考资料：

1、《物联网RFID原理与技术》 高建良，贺建飚 —北京：电子工业出版社，2017.1
