西肯麦远程数据通讯架构说明

西肯麦远程通讯架构

背景

在建设数字工厂时，在采集设备数据是经常性的遇到无法采集设备数据的情况，为了打破存在无法通讯的情况、使IT系统与工业设备实现有效的数据交互，提高交互协作效率，同时也为了应对设备数量爆发试增长，而传统的SCADA系统也无法应对这样庞大的数量，从而在使用西肯麦也是很好的解决数据采集的方案之一。

---

架构描述

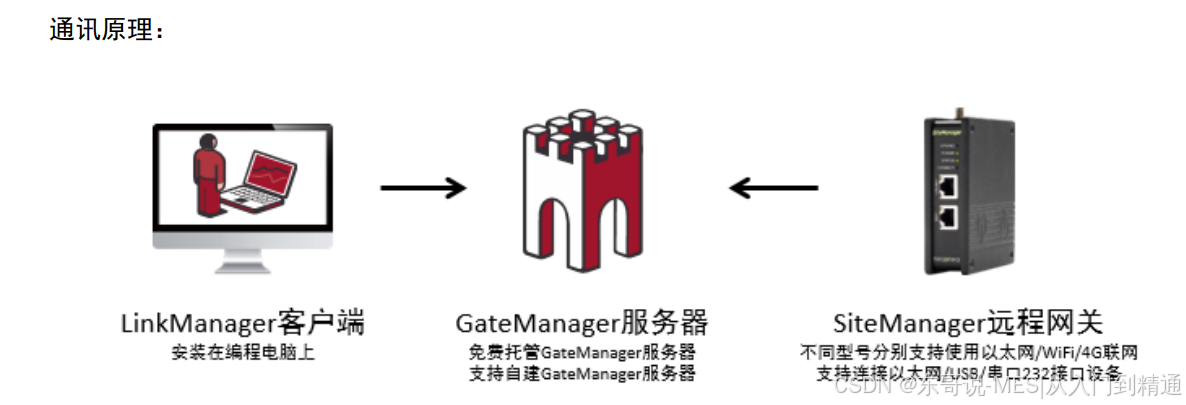

远程通讯方案分别有3大组件构成：

SiteManager远程网关：安装在设备现场PLC/HMI等设备连接。

LinkManager客户端：安装在远程调试的电脑上,远程调试时会使用到。

GateManager服务器：账户连接和SiteManager远程网关连接，建立电脑和现场设备的通讯连接。

SiteManager远程网关与LinkManager客户端，分别通过因特网连接到GateManager服务器，通 过服务器中继建立通信链路。通过这三个组件搭建的链路，编程软件可以直接与设备现场PLC，HMI等设备建立通信，实现远程监控调试

远程通讯交互

远程调试是指本地的 PC 远程访问现场 PLC/HMI 等设备，实现上/下载程序、在线监控 PLC 的程 序；当现场设备 PLC/HMI 设备出现故障/需要修改程序/需要在线监控时建立连接使用，当不需要 远程调试时 PC 不会自动连接到现场的设备。

登陆GateManager服务器以及安装LM8插件

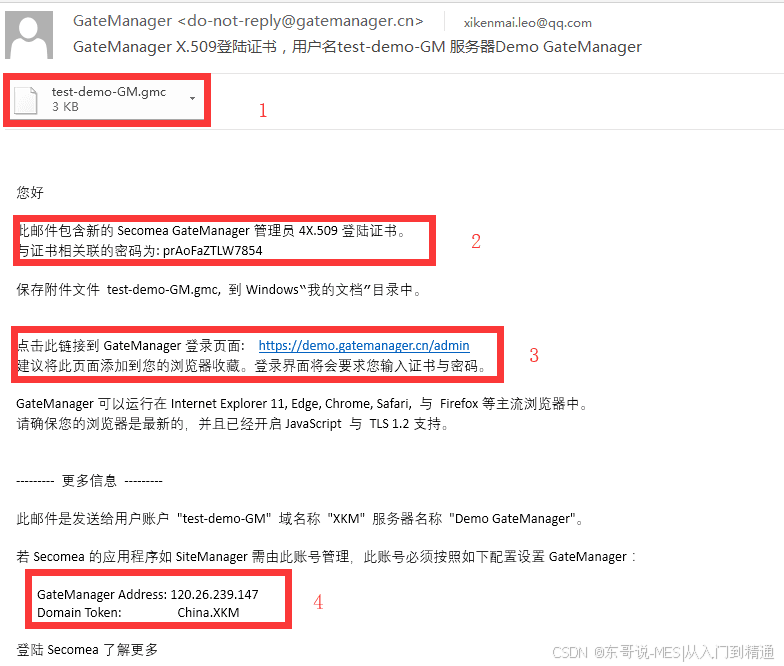

打开收到GateManager服务器账户邮件，邮件中有以下重要信息:

1.保存邮件附件的账户证书到本地电脑上。

2.记录与账户证书结合登录的密码。

3.登录GateManager服务器管理平台的地址链接。

4. SiteManager网关连接GateManager服务器的地址和域。

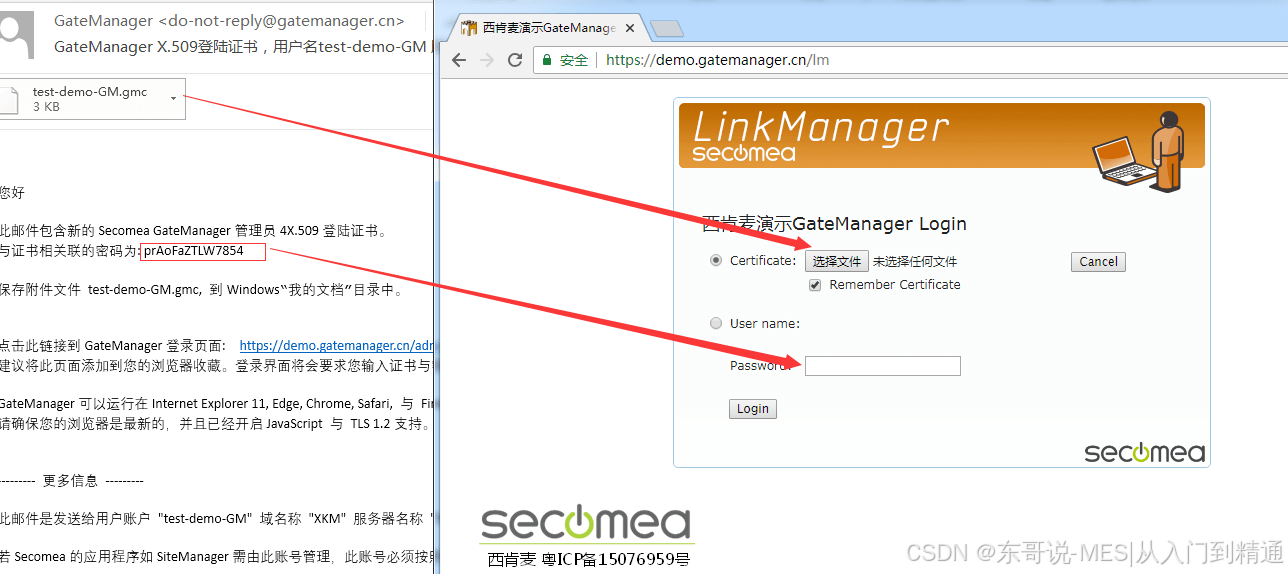

登陆操作

1.复制的GateManager服务器管理平台的地址链接到浏览器中访问。

2.点击选择文件，浏览存储在本地的账户证书。

3.粘贴邮件中与账户证书结合使用的密码。

4.点击Login登陆。

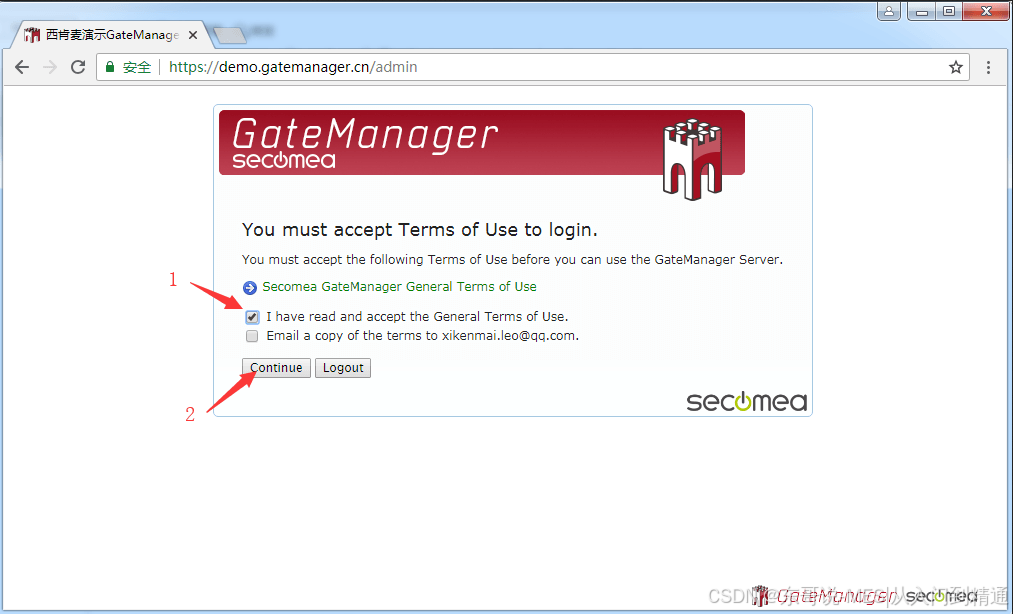

在第一个框内打勾，点击Continue继续，进入管理员或客户端账户访问界面

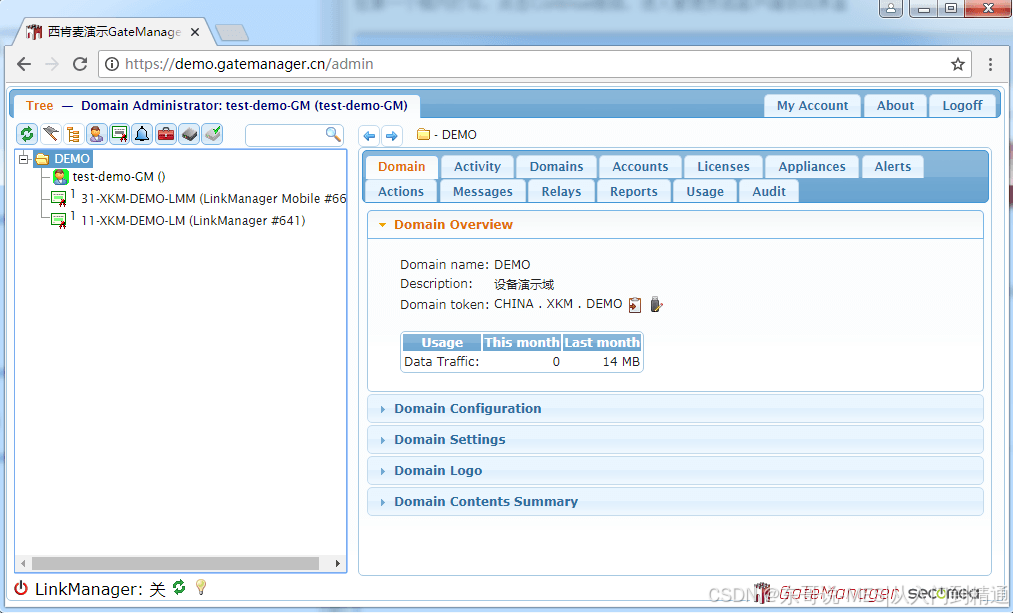

进入到GateManager服务器管理平台界面如下：

安装LinkManager8插件

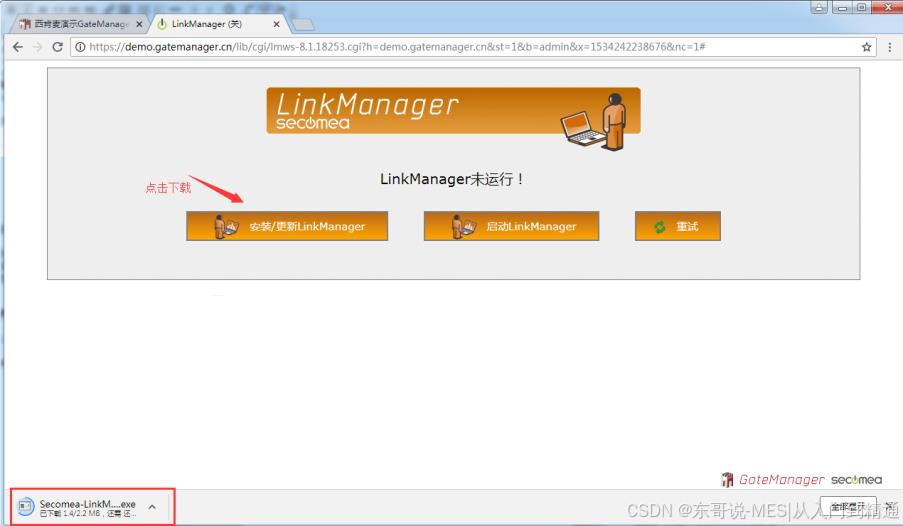

在新弹出的选项卡中，点击“安装LinkManager”图标,下载LinkManager8软件；

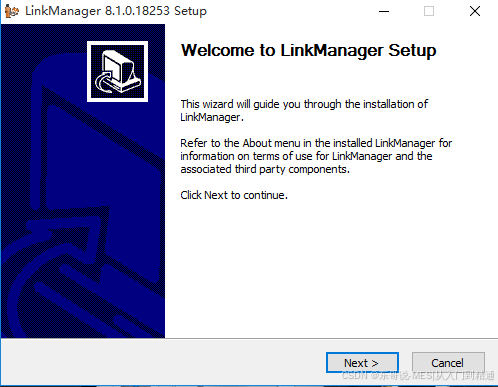

以管理员身份运行安装下载的Link Manager8插件

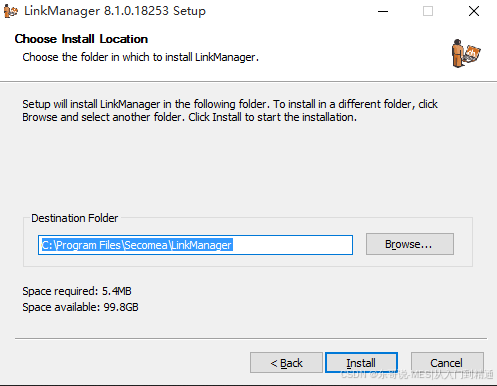

使用默认安装路径安装，直接点击Install安装

安装注意如果你是用其他安装路径，在安装路径中不能含有中文，否则不能正常使用；

切换到浏览器的界面，点击“启动LinkManager”

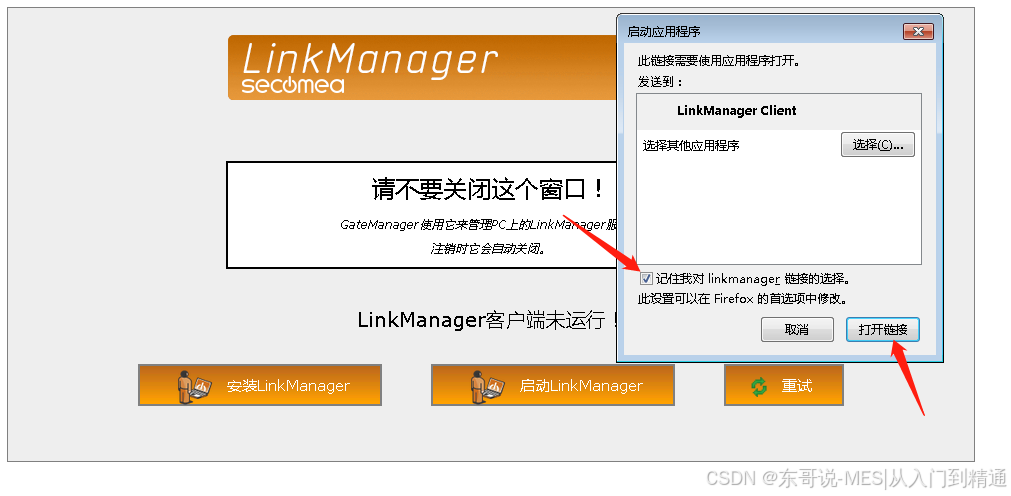

启动过程中弹出下图标提示时，打勾后再点击打开链接

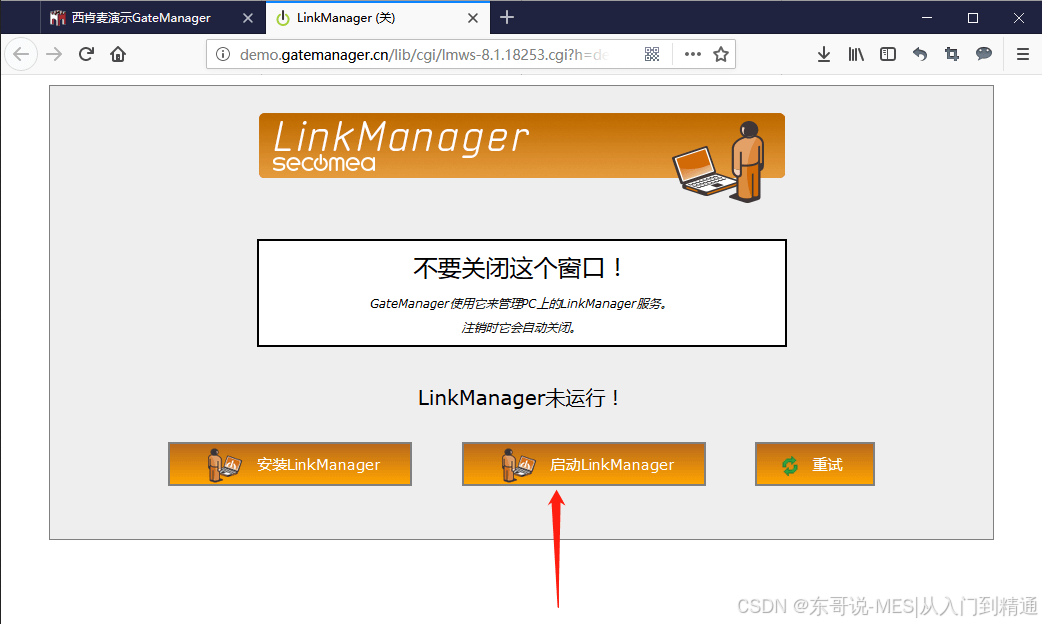

再次点击启动LinkManager

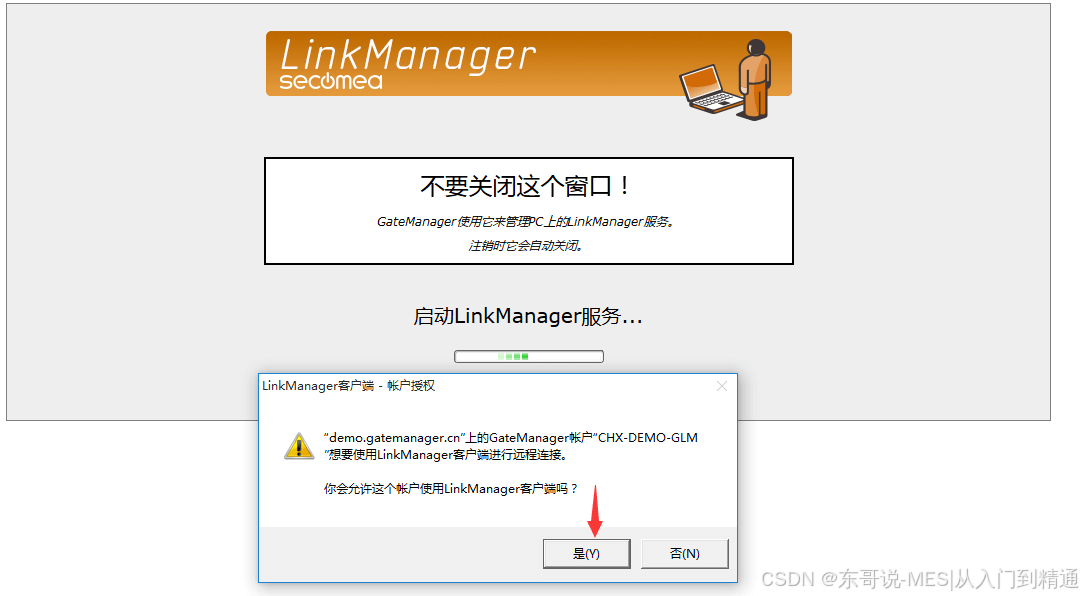

弹出下图的对话框后请点击是

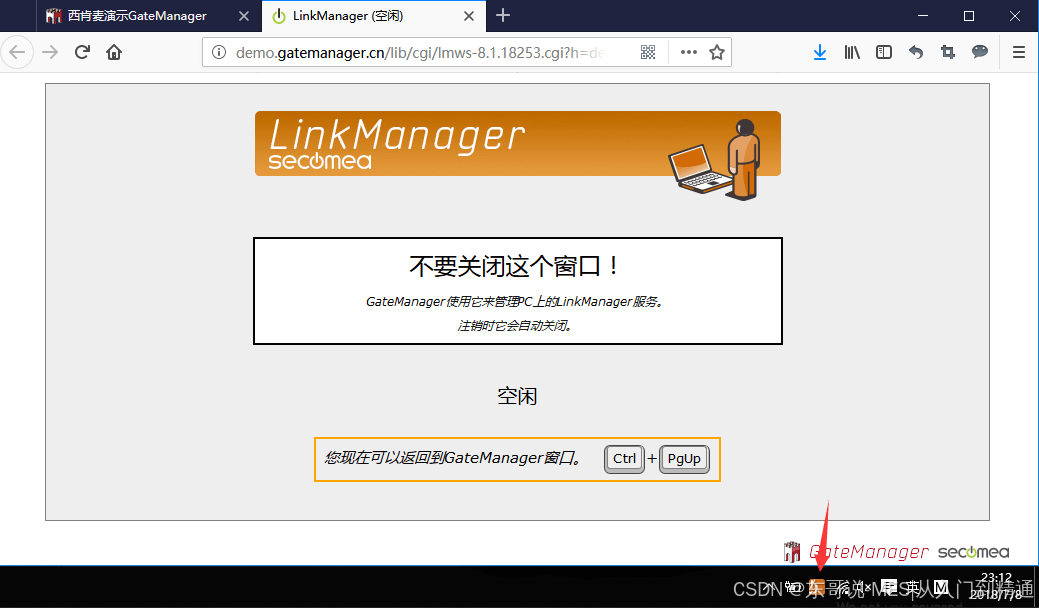

启动LinkManager客户端后如下图所示，在系统托盘西能看到一个LinkManager8图标出现
