电磁场数值仿真技术及天线设计与应用

随着无线通信系统的飞速发展,具有发射和接收电磁波功能的天线作为其关键性部件受到了越来越多的关注。由于天线结构的小型化及其功能的多样化，其结构越来越复杂,这给天线设计带来了不小的难题。然而，HFSS和CST软件以其无以伦比的仿真精度和可靠性，快捷的仿真速度，方便易用的操作界面，稳定成熟的自适应网格剖分技术使其成为高频结构设计的可靠工具和行业标准，已经广泛地应用于航空、航天、电子、半导体、计算机、通信等多个领域。

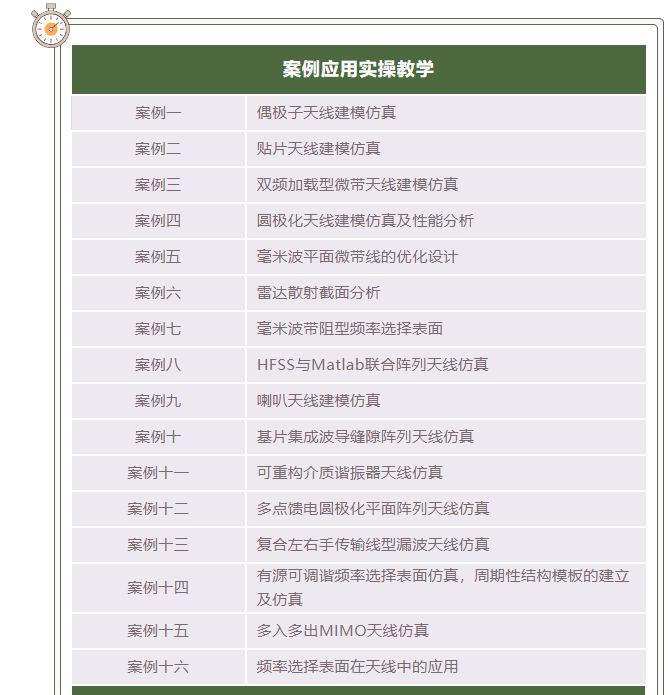

案例应用实操教学
案例一偶极子天线建模仿真
案例二贴片天线建模仿真
案例三双频加载型微带天线建模仿真
案例四圆极化天线建模仿真及性能分析
案例五毫米波平面微带线的优化设计
案例六雷达散射截面分析
案例七毫米波带阻型频率选择表面
案例八HFSS与Matlab联合阵列天线仿真
案例九喇叭天线建模仿真案例十基片集成波导缝隙阵列天线仿真
案例十一可重构介质谐振器天线仿真
案例十二多点馈电圆极化平面阵列天线仿真
案例十三复合左右手传输线型漏波天线仿真
案例十四有源可调谐频率选择表面仿真，周期性结构模板的建立及仿真
案例十五多入多出MIMO天线仿真
案例十六频率选择表面在天线中的应用软件操作
系统教学基础理论经典电磁理论：
简要介绍
电磁场的基础理论，有助于理解天线的工作原理天线设计理论：
明确天线设计参数、设计目标与天线工作性能的关系
Ø 天线类型、天线的辐射、增益、方向性Ø 阻抗匹配、带宽、极化、天线阵
HFSS电磁仿真及应用仿真软件的基本操作
——通过多个具体案例讲解天线仿真的常用操作及建模方法
Ø 仿真的常用设置Ø 建模的基本方法
Ø 变量设置方法及技巧仿真软件的常用设置——
通过多个具体案例讲解天线仿真的常用设置及其他边界条件和激励的应用及
设置Ø 仿真边界条件的
设置Ø 仿真模型网格的划分方法激励类型与常用设置方法天线仿真结果输出及分析——结合案例仿真讲解如何设置及查看仿真结果Ø S参数、输入阻抗及导纳Ø Smith圆图、电压驻波比场分布图、辐射方向图、轴比天线仿真设置技巧及性能优化——结合案例讲解如何对天线模型进行优化设计Ø 变量设置技巧及应用Ø 参数化扫描Ø 参数的优化设计与其它软件的联合应用——针对天线设计及后处理过程中的常见操作，讲解与其它软件的联合应用Ø 模型的导入与导出Ø 数据的导入与导出Ø 与Matlab联合仿真方法CST 电磁仿真及应用仿真软件的基本操作——通过多个具体案例讲解天线仿真的常用操作及建模方法Ø 仿真模板设置Ø 建模的基本方法Ø 变量设置方法及技巧Ø 各类型模型变换Ø 激励类型与常用设置天线仿真结果输出及分析——结合案例仿真结果讲解如何设置及查看仿真结果天线仿真设置及技巧——结合具体案例掌握天线电磁仿真中的应用技巧Ø 参数化扫描Ø 数据后处理Ø 工作列表设置仿真误差的分析方法HFSS与CST天线仿真总结及对比
Ø 特点及优势：通过案例对比两种仿真软件各自的特点及优势仿真步骤：总结采用两种仿真软件进行天线仿真的步骤和区别
