布线-过孔的调用与添加

（1）在进行PCB设计时，都必须使用到过孔，对走线进行换层处理。在走线进行打过孔之前，必须先要添加过孔，这样在PCB布线时才可以使用过孔。

（2）需要使用pad designer工具制作过孔，过孔制作完成之后，在PCB中将制作好的过孔的路径指定在封装库路径下，才可以在后面调用已经制作好的过孔。

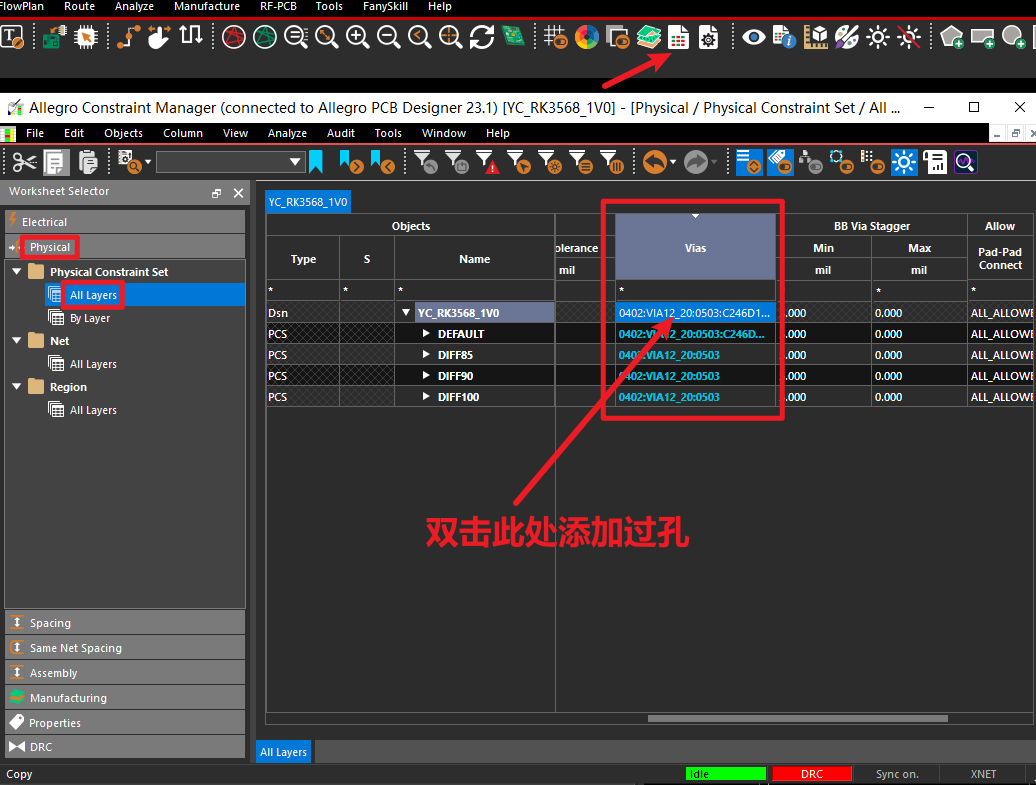

（3）打开规则管理器，执行菜单命令Setup-Constraints-Constraints Manager，进入规则管理器，在左侧边栏中选择Physical物理规则，点击all layer，然后在右侧Vias这一栏，双击空白处

（4）在弹出的过孔列表中，选择过孔到过孔列表中，双击左侧的过孔就可以添加到右侧的PCB过孔列表中，点击OK选项，过孔就添加成功了。

（5）回到规则管理器中，在Vias哪一栏可以看到刚才选择的过孔已经成功添加了，这样在PCB布线中双击鼠标左键就可以打孔换层了。

显示钻孔的直径

PCB过孔如何选择

过孔不能位于焊盘上：

常见的通孔大小(mil)：8/16、10/20、12/24

常见的盲孔大小(mil) ：4/10

过孔选择：

1）生产方面：越大越好、钻孔难度的考虑

2）设计方面：设计空间的考虑、寄生电容及寄生
电感的考虑

过孔的寄生电容与寄生电感

0625220307553" style=“zoom: 67%;” />
