UG-制图功能

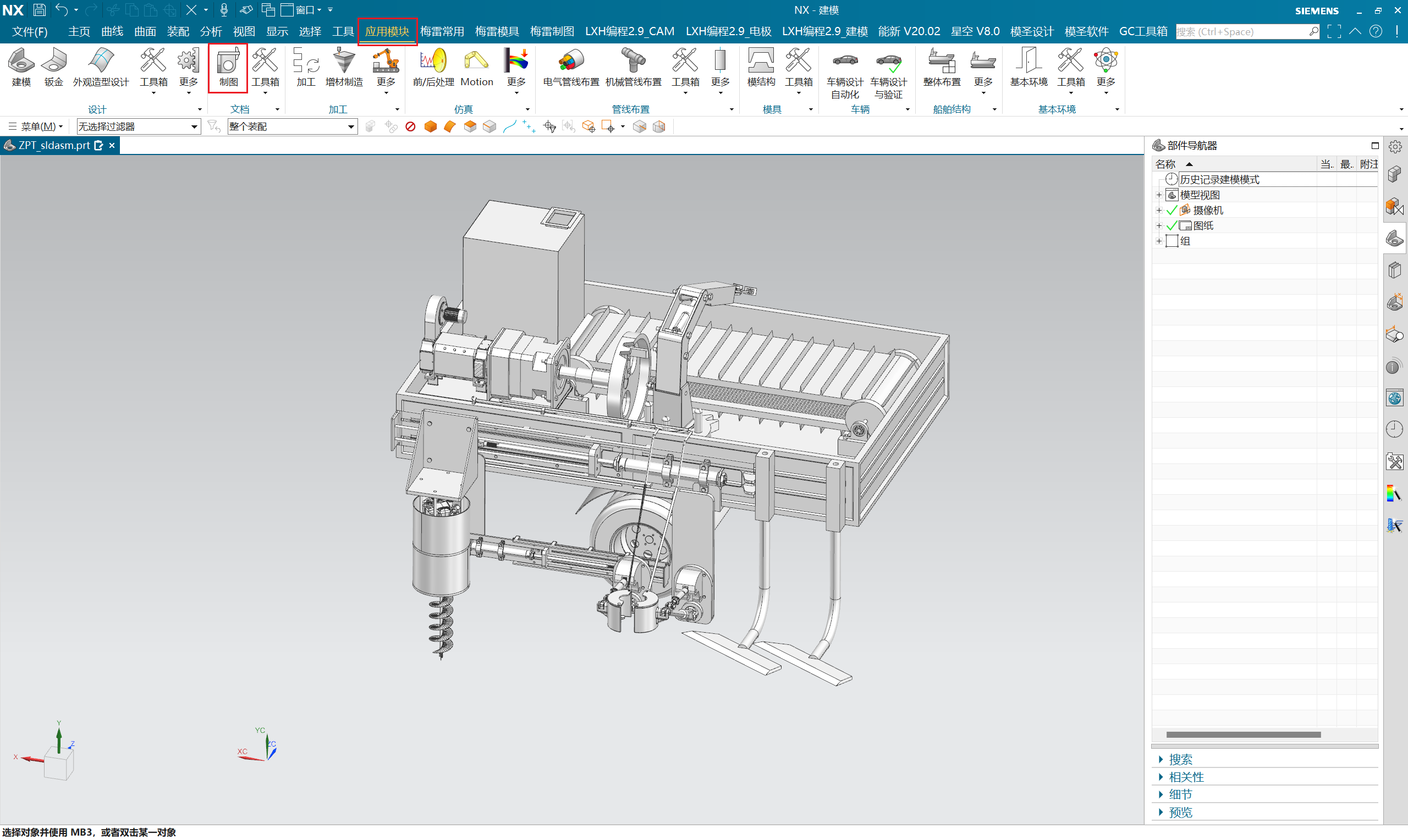

打开我们需要导出二维图的三维模型，找到应用模块的制图模块

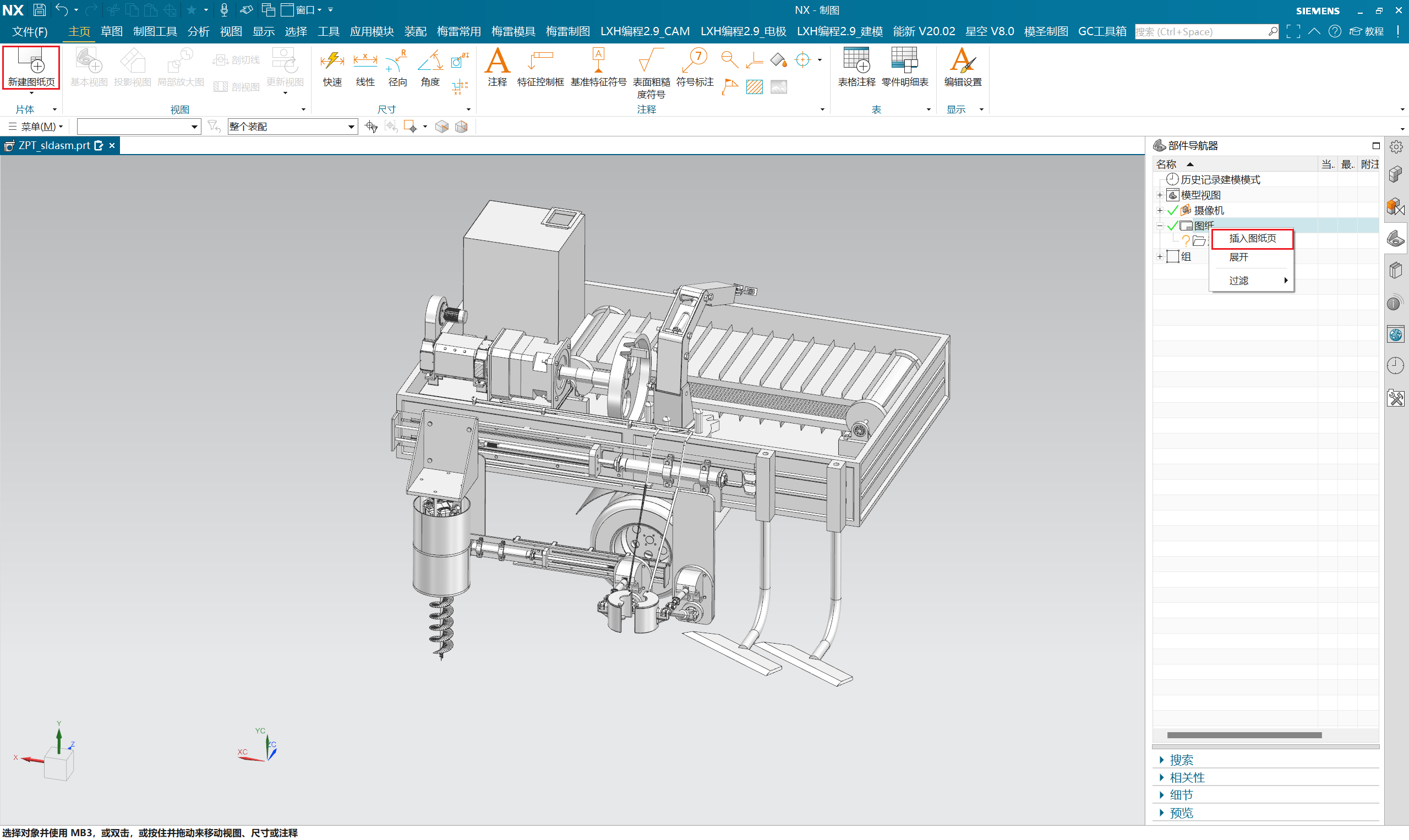

然后可以添加图纸，如图两个地方都可以实现

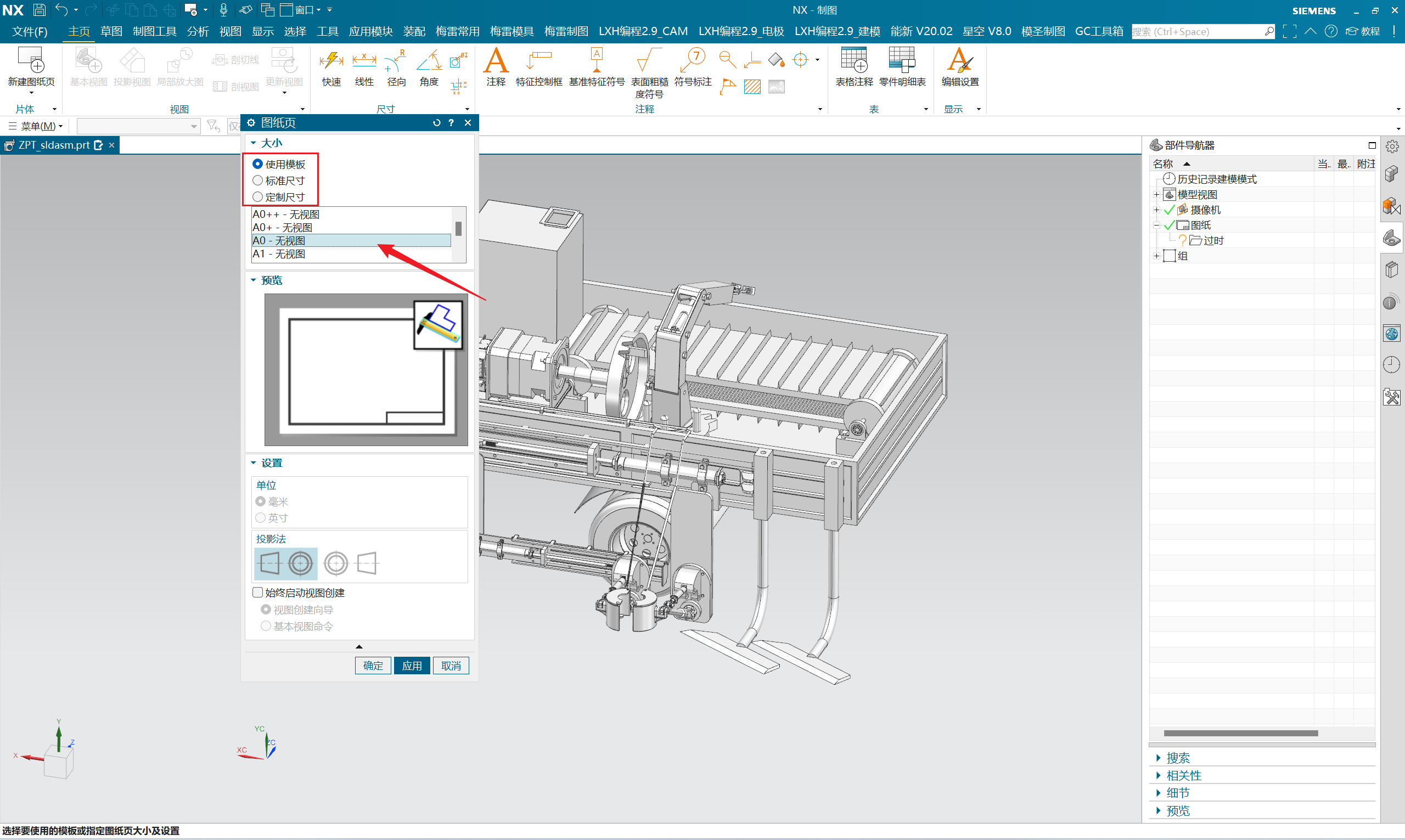

 可以选择标准尺寸或者根据需求定制尺寸

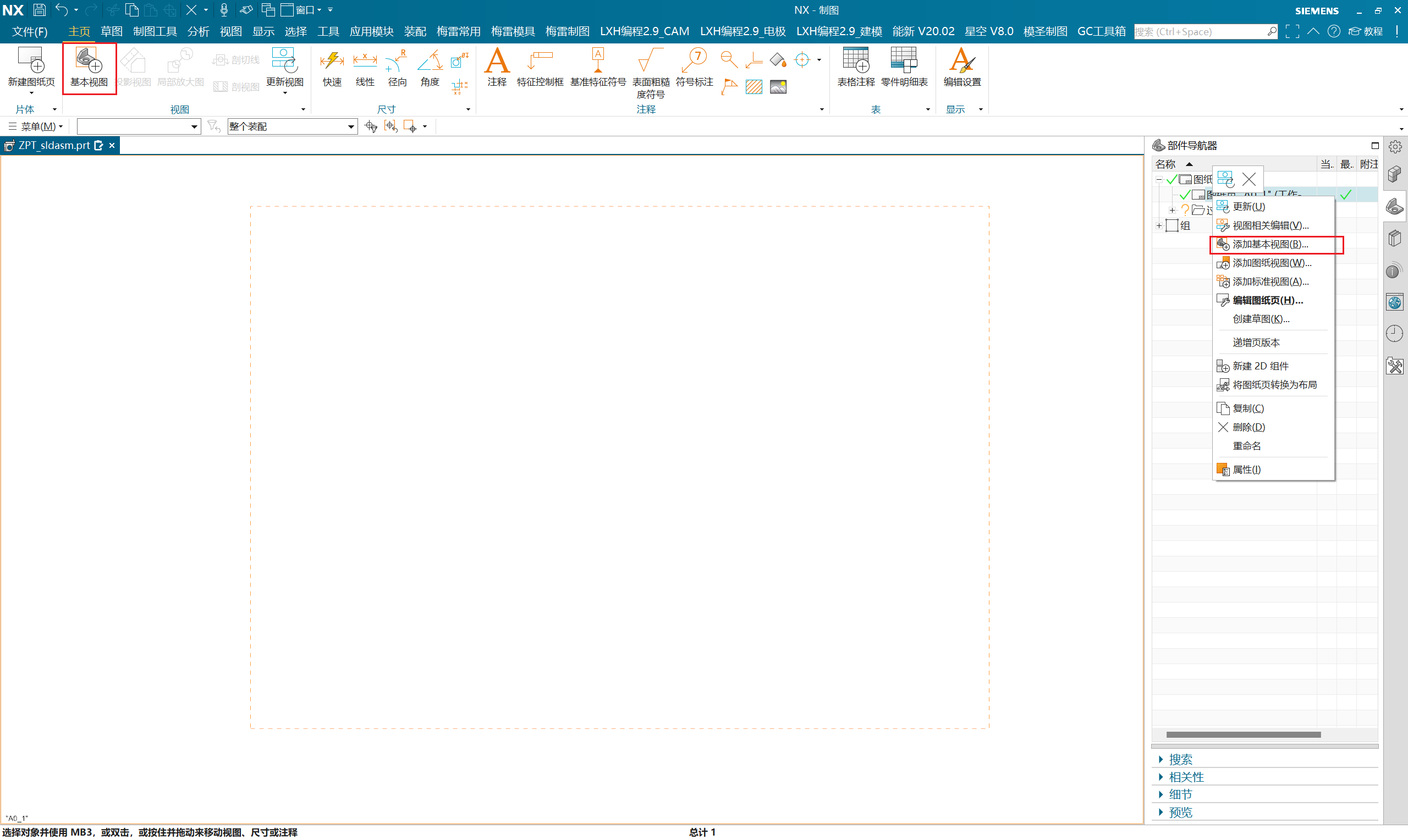

添加模型的基本视图

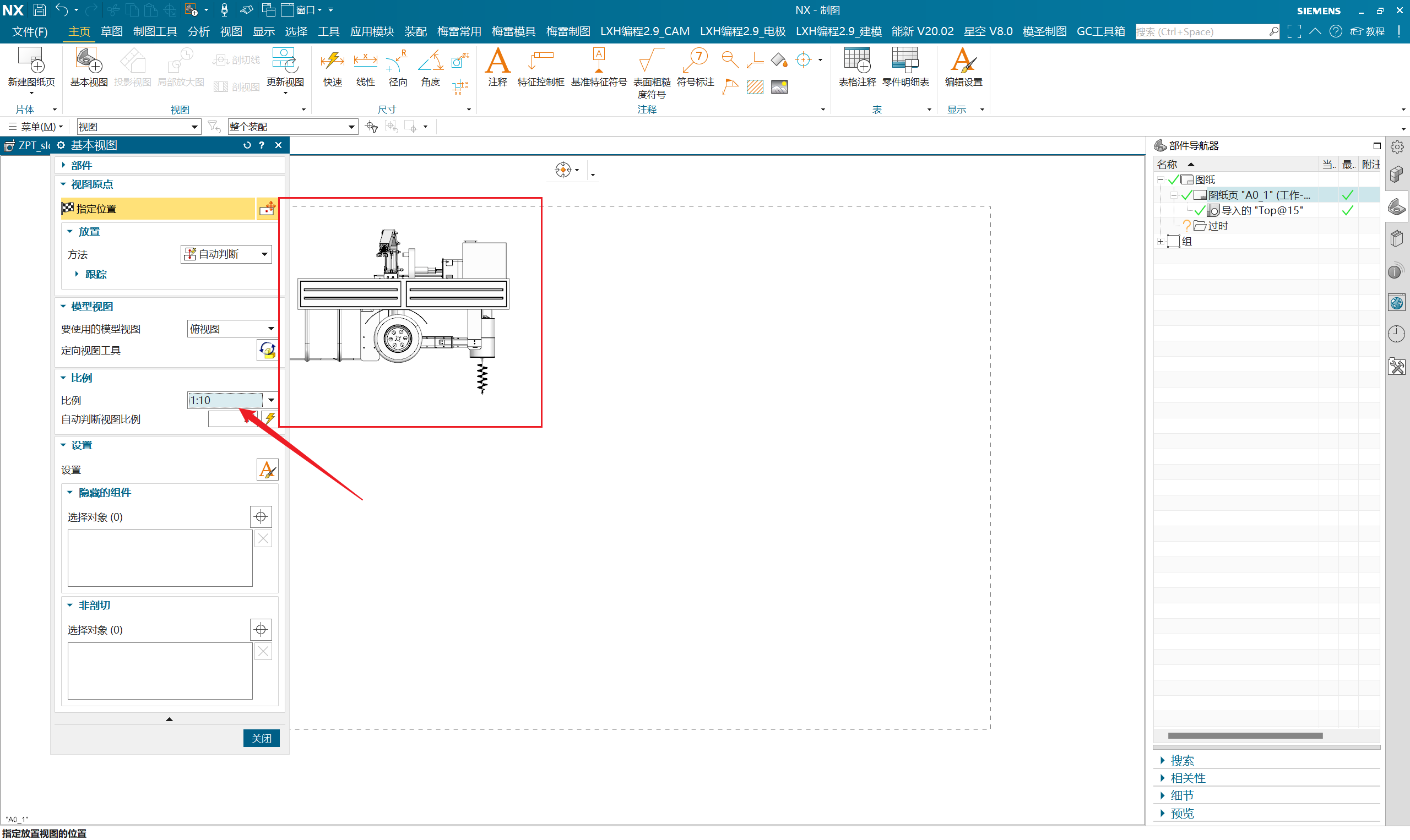

 选择合适的比例和视图

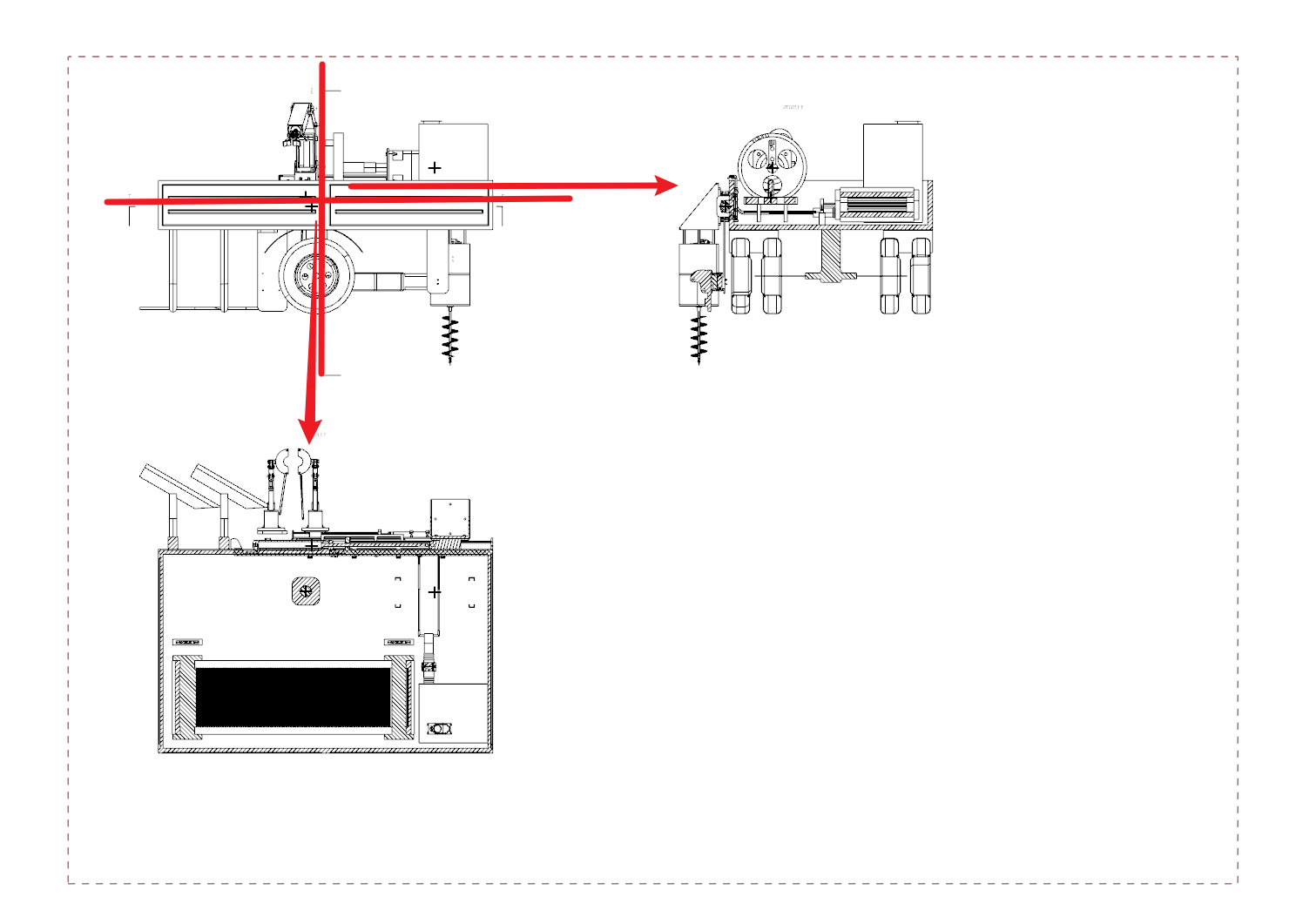

 向某个方向移动会显示对应方向的视图

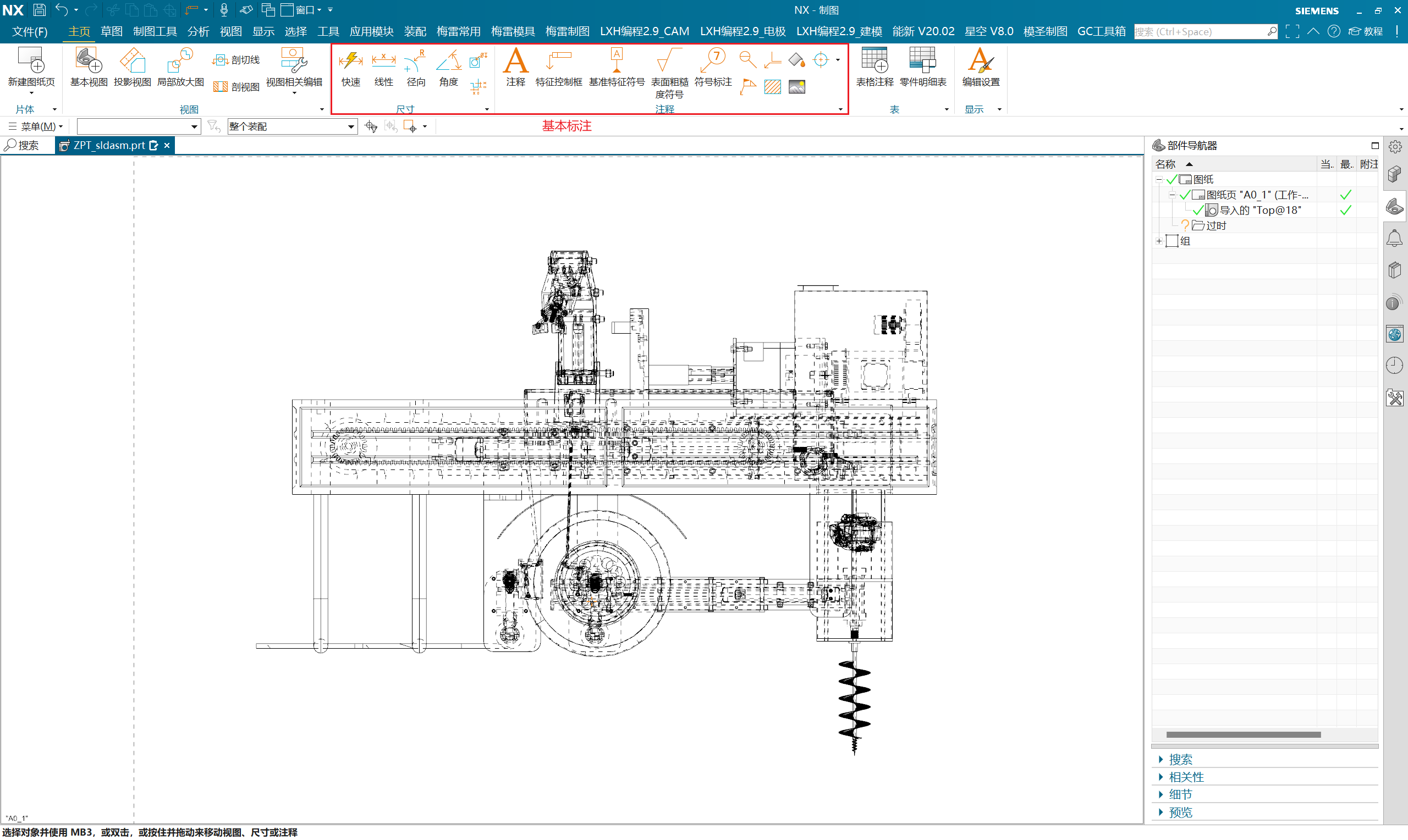

 基本标注功能

 明细表

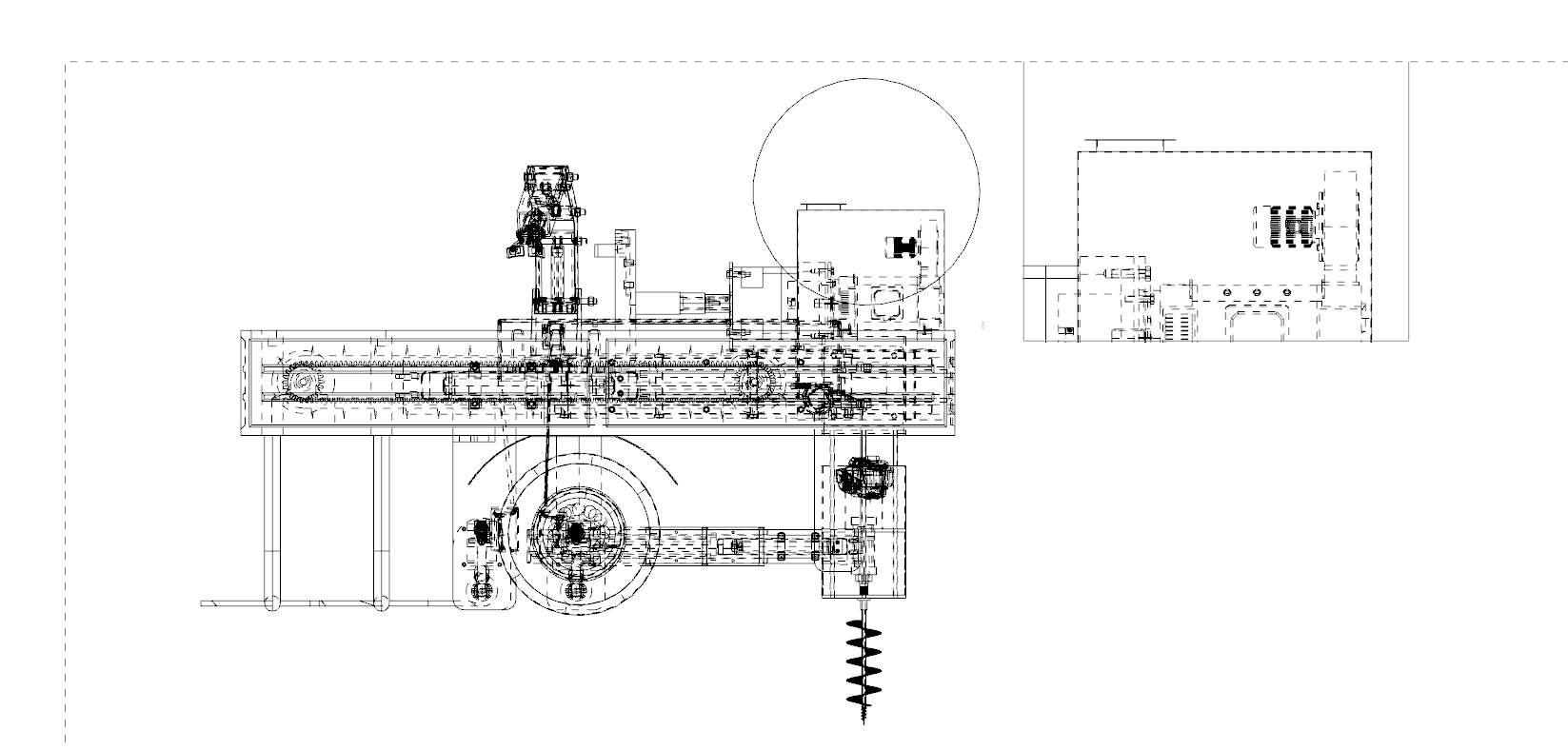

 局部放大

 默认要导出的文件曲线繁多，需要不显示隐藏线

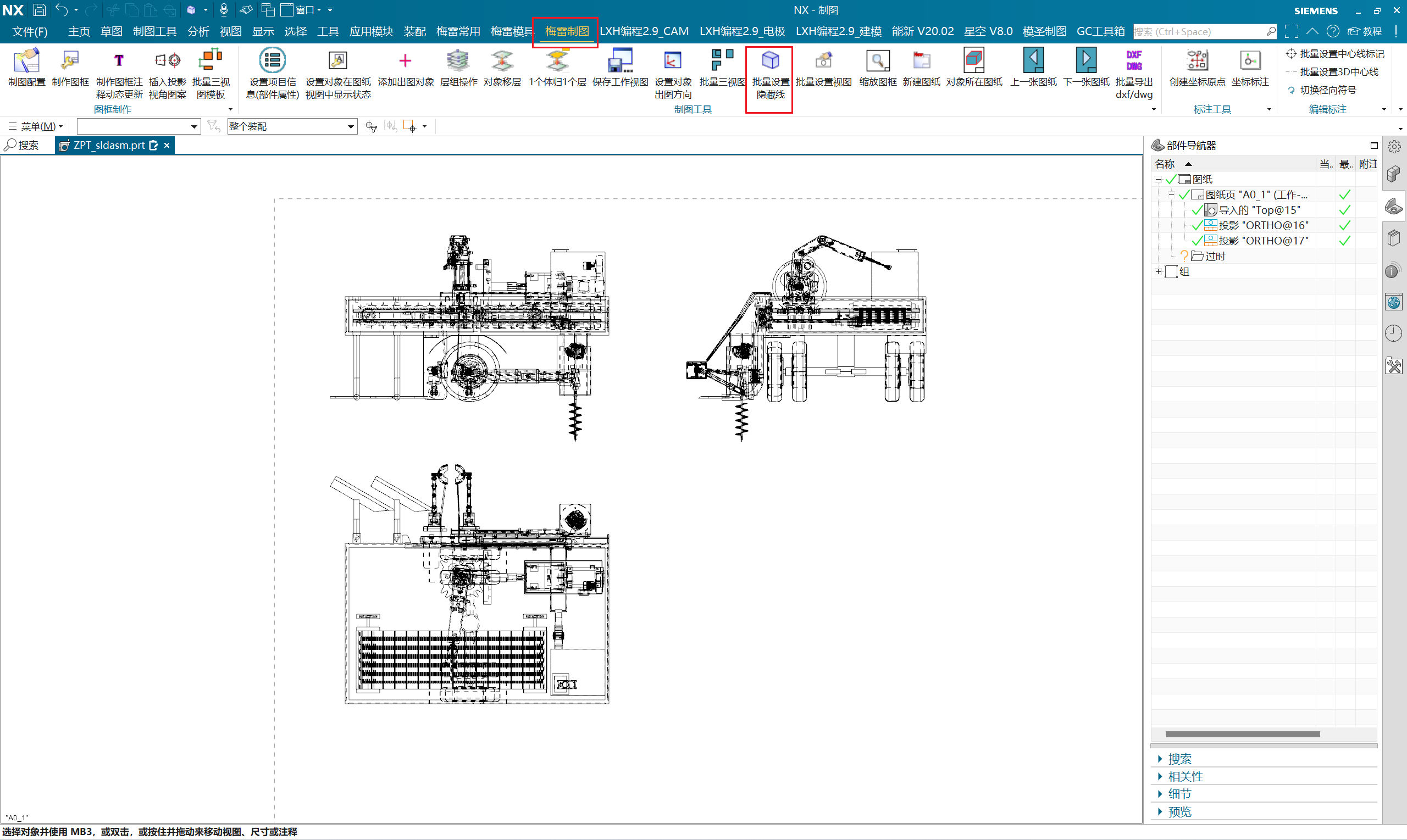

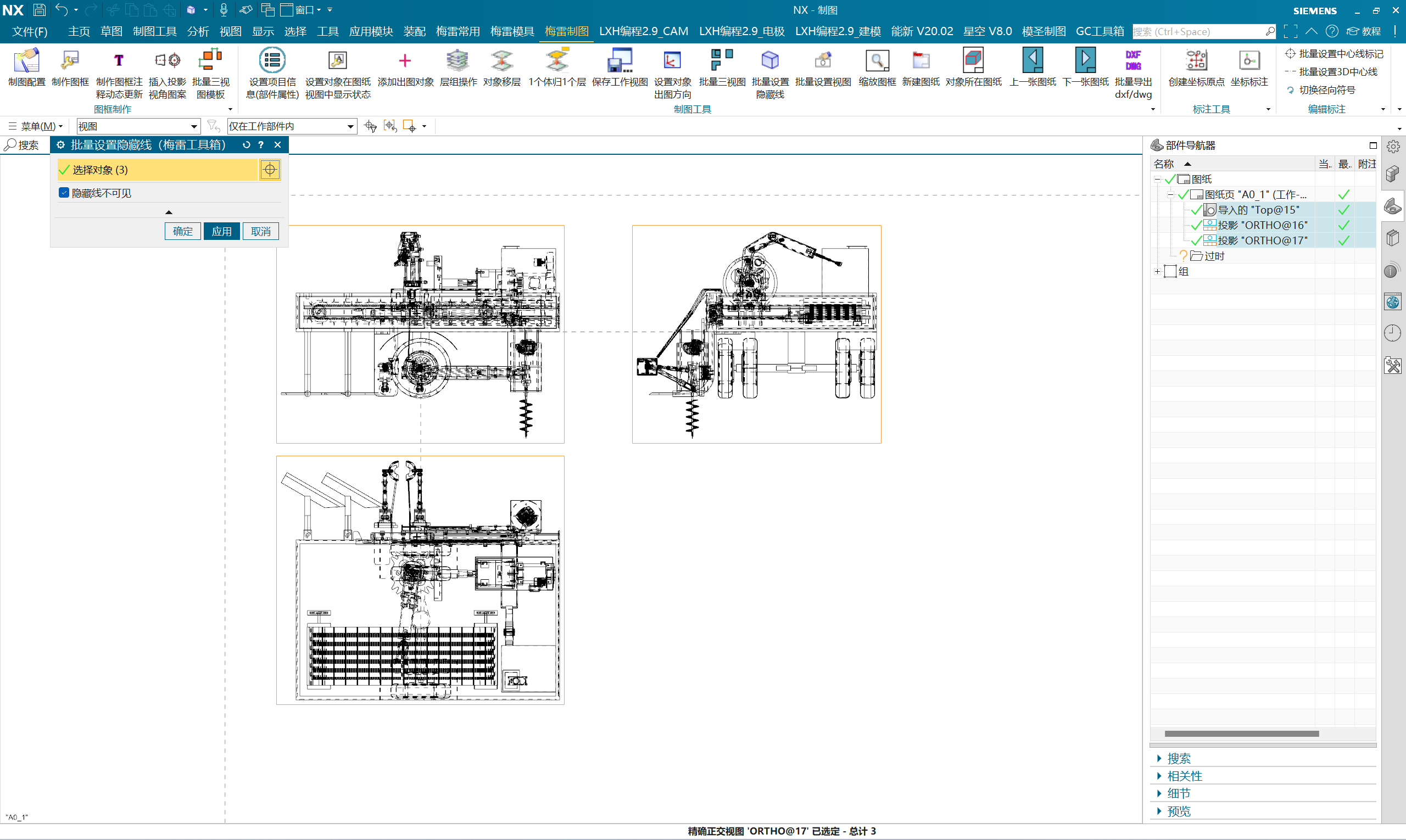

 在梅雷制图中找到批量设置隐藏线

选中所有视图

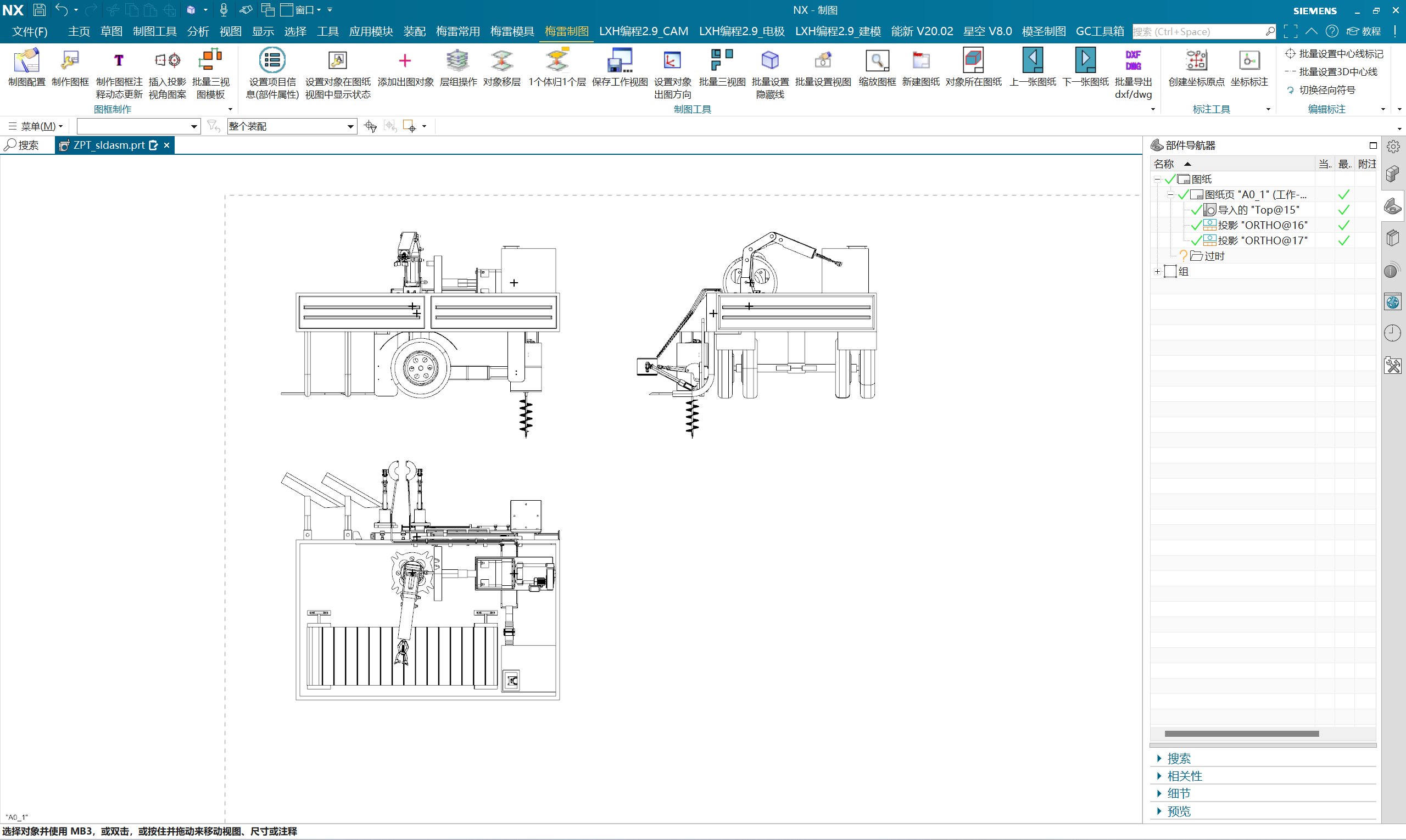

 即可完成去掉隐藏线

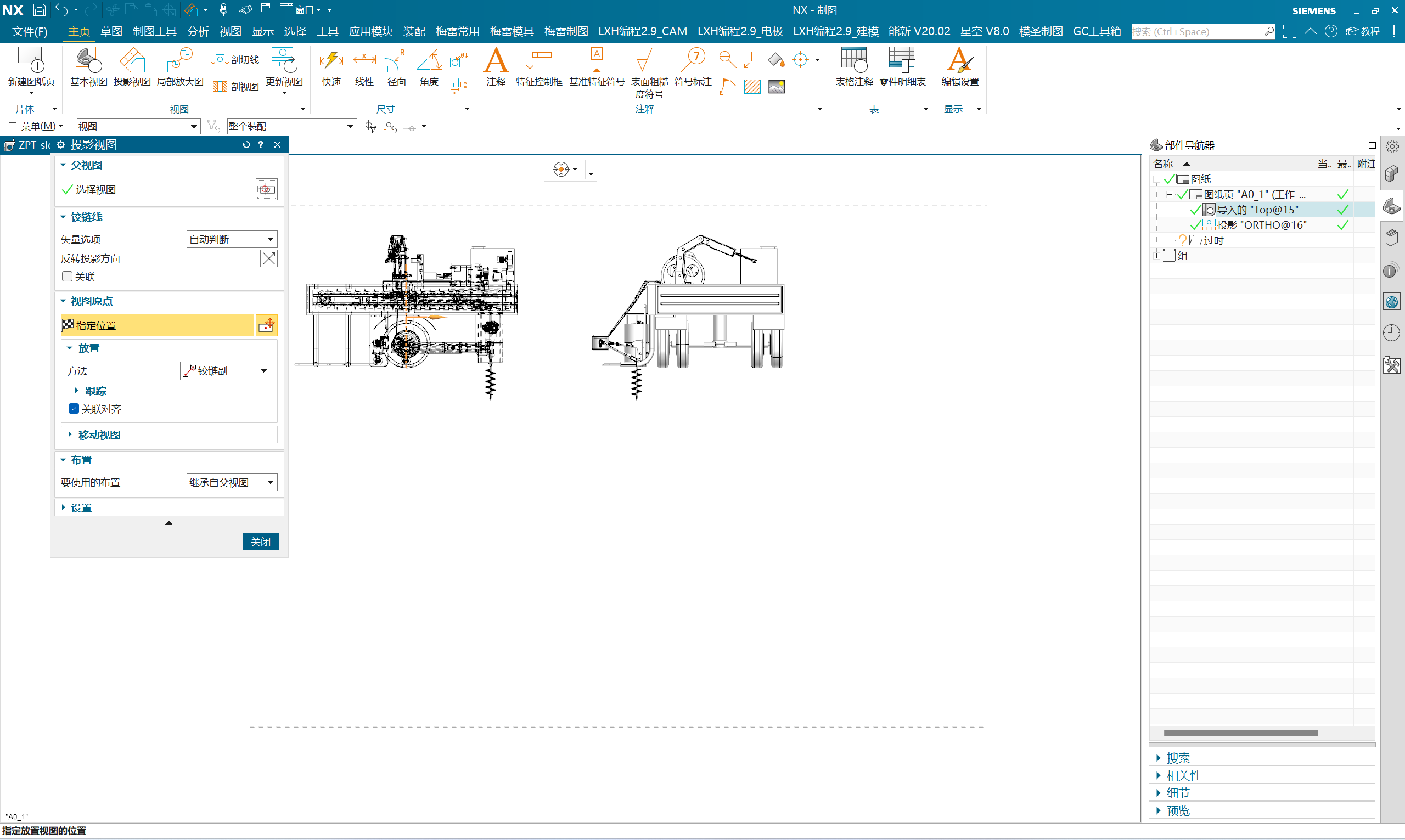

如果要导出剖视图可以点击剖视图

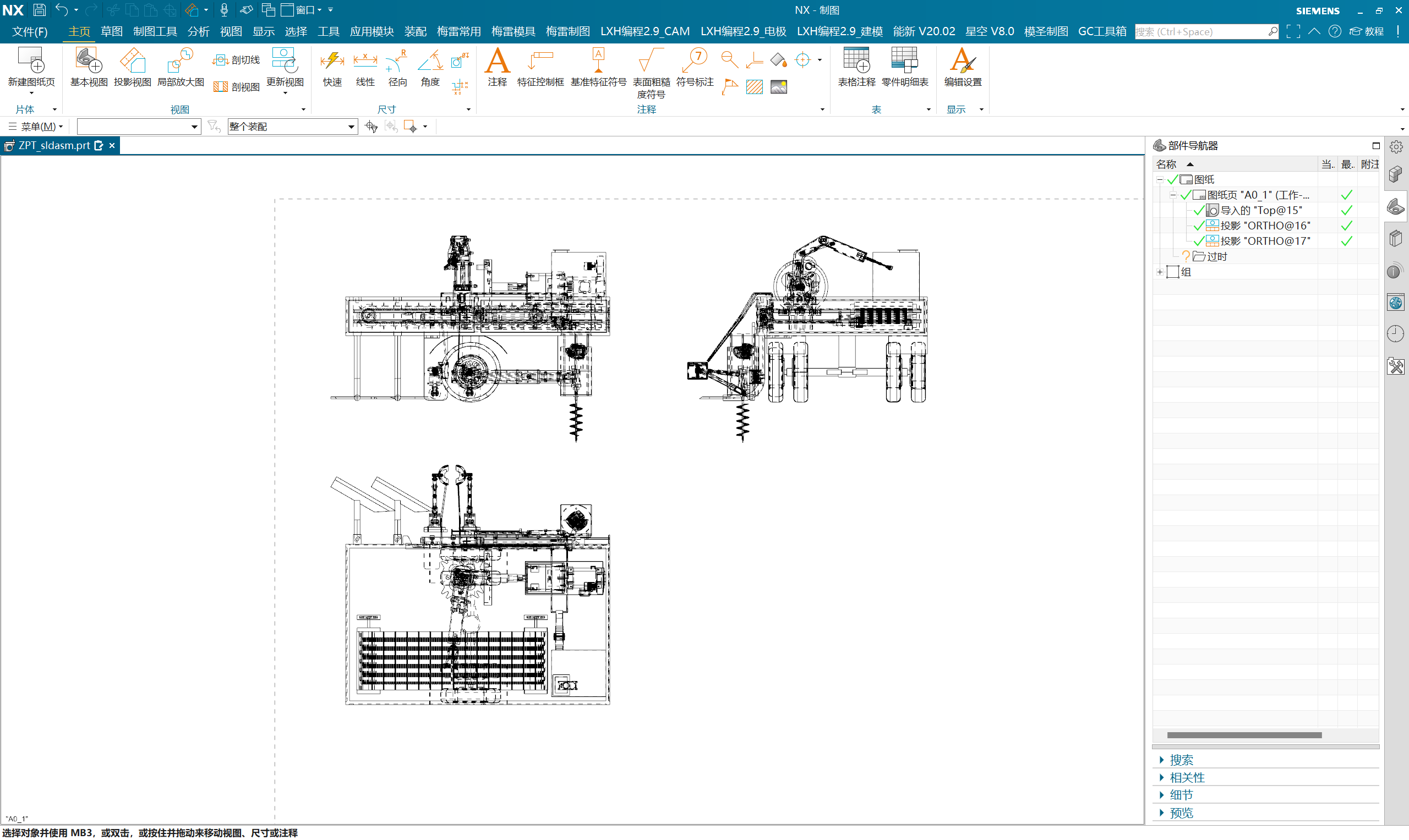

 效果

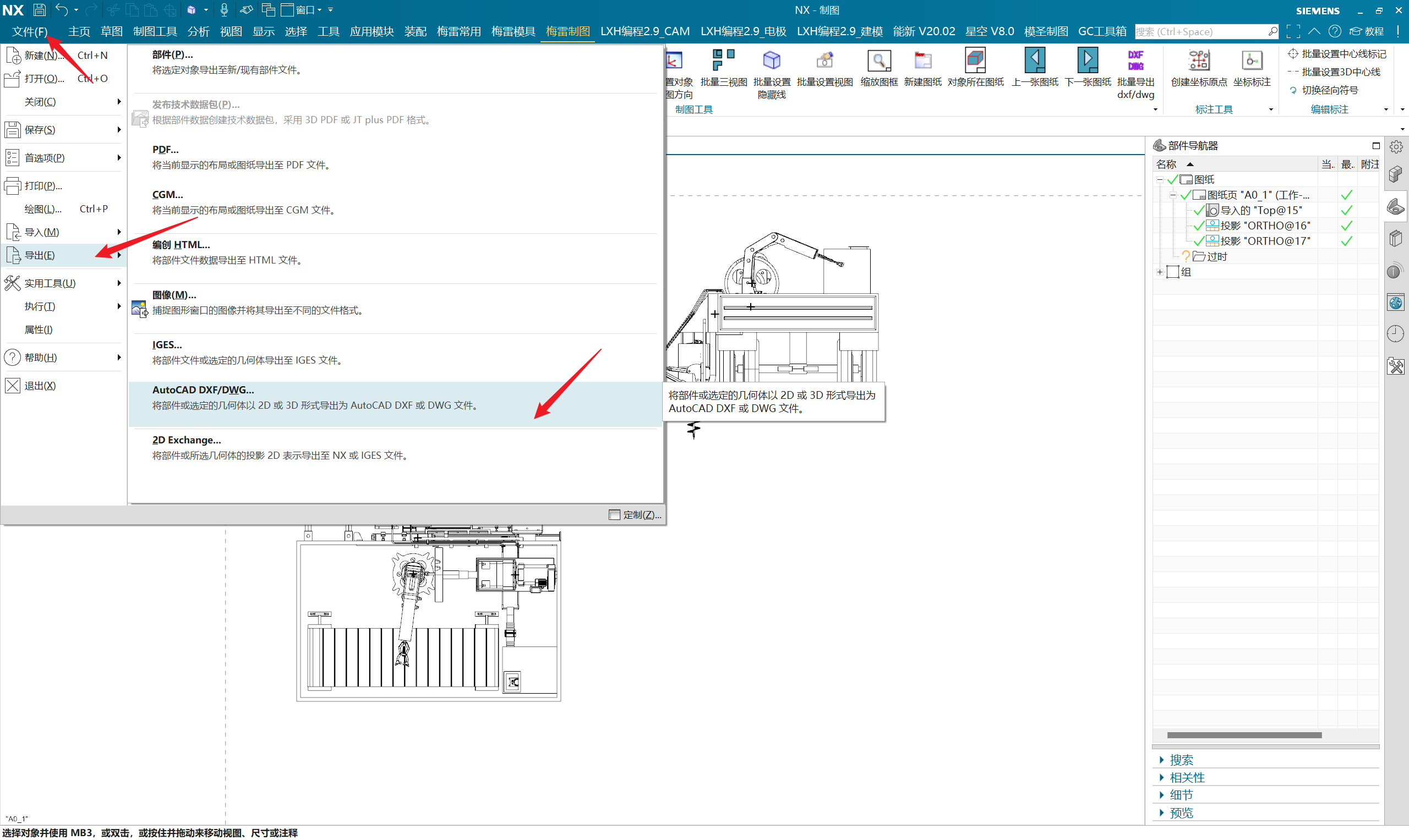

导出三视图到CAD

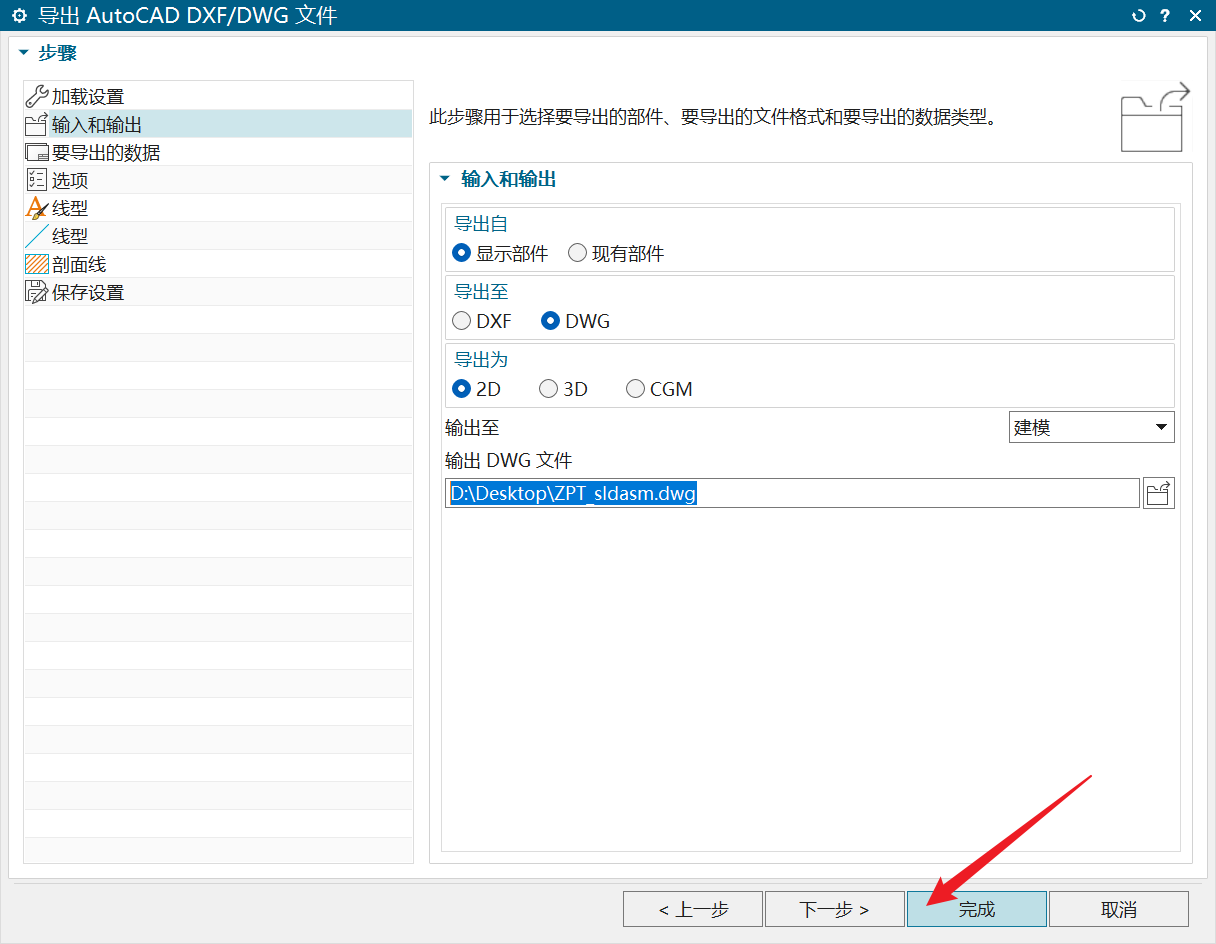

 点击完成即可

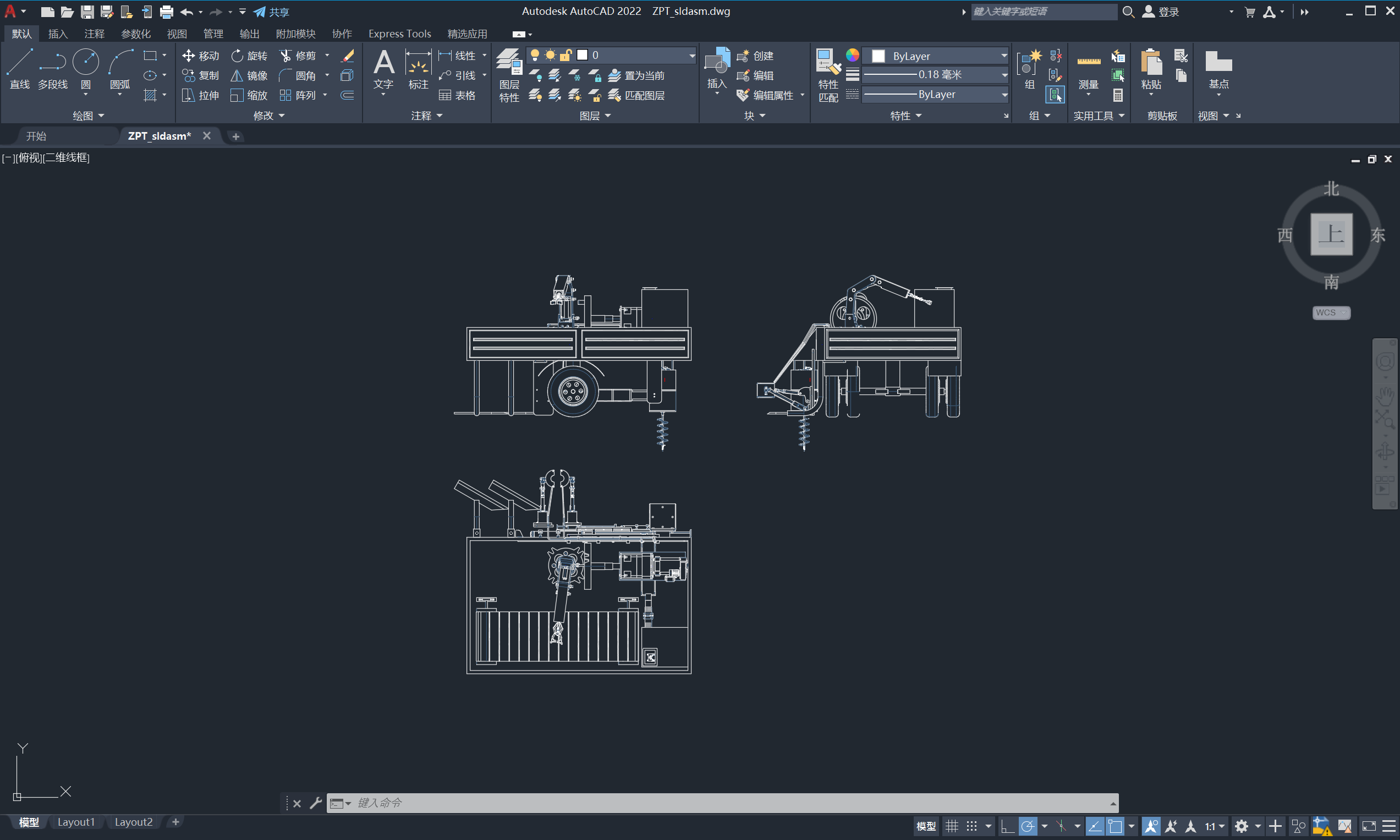

 CAD中展示的效果
