NVME驱动分析

一、NVME驱动介绍

• 协议支持：NVMe（Non-Volatile Memory Express）是为PCIe SSD设计的高性能存储协议，提供低延迟、高吞吐（相比SATA SSD提升7倍以上）
• 内核集成：自Linux 3.3版本起原生支持NVMe驱动，通过nvme.ko模块实现设备管理、队列调度和命令处理。
• 核心组件：
  • Block层：对接文件系统，处理标准I/O请求（如读/写）。
  • NVMe核心层：管理控制器（nvme_ctrl）、命名空间（nvme_ns）和I/O队列。
  • PCIe驱动层：处理设备枚举、BAR空间映射和中断。

主机设备上电驱动加载简要流程（参考其他文章）

1、主机上电，开始扫描PCIE总线，深度优先搜索；

2、识别总线上的PCI设备；

3、为设备分配bar空间；

4、产生ACPI表，OS根据此表获取PCI设备；

5、OS启动，识别PCIE设备为NVME设备，probe驱动开始工作。

二、NVME驱动关键函数

（一）nvme_probe

功能模块	描述	技术细节	关键函数
设备识别与驱动绑定	当PCIe总线检测到NVMe设备时，通过设备ID匹配驱动并触发nvme_probe入口函数。	检查PCI设备的Vendor ID/Device ID，匹配nvme_id_table，创建struct nvme_dev上下文结构体。	nvme_probe(struct pci_dev *pdev, const struct pci_device_id *id)
资源分配与初始化	为控制器分配内存资源，包括nvme_dev和queue	通过kzalloc_node分配nvme_dev结构体，使用dma_alloc_coherent分配队列内存。	kcalloc_node
PCI配置与BAR空间映射	配置PCI设备的BAR空间，将其映射到内核虚拟地址以访问控制器寄存器。	调用pci_request_mem_regions申请内存区域，通过ioremap将BAR0映射到dev->bar。	nvme_dev_map(struct nvme_dev *dev) pci_request_mem_regions nvme_remap_bar
初始化工作队列	初始化工作队列，包括nvme复位、移除流程	nvme_reset_work流程进一步说明	INIT_WORK(&dev->ctrl.reset_work, nvme_reset_work) INIT_WORK(&dev->remove_work, nvme_remove_dead_ctrl_work);
初始化PRP内存池	通过预分配 PRP 池，驱动可避免每次 I/O 请求时动态申请内存，从而减少延迟和内存碎片	dma_pool_create() 创建多个不同大小的内存池（如 4KB、8KB），适配不同大小的数据传输请求；池的大小通常基于 NVMe 控制器支持的最大物理页（Page Size）和队列深度（Queue Depth）动态计算	result = nvme_setup_prp_pools(dev);
iod_mempool初始化	主要用于管理 NVMe 设备进行 DMA 数据传输时所需的内存资源	计算单个 I/O 描述符（IOD）的内存分配大小；创建 NUMA 节点绑定的内存池	nvme_pci_iod_alloc_size mempool_create_node
nvme ctrl初始化	初始化nvmectrl结构体；初始化工作队列：scan ns、async event、fw act、delete nvme；分配nvme字符号，添加到系统；	nvme ctrl初始化关键函数	nvme_init_ctrl
nvme_async_probe函数提交到内核的异步任务队列	执行控制器复位、Admin队列配置、命名空间扫描等操作	执行工作队列内的函数	nvme_async_probe
错误处理与资源释放	在初始化失败时释放已分配的资源（如释放BAR映射、DMA内存等）。	调用pci_release_mem_regions释放PCI资源，kfree释放nvme_dev结构体。	mempool_destroy nvme_release_prp_pools、nvme_dev_unmap

 表格记录probe的关键流程，主要在于：

1、分配资源 -相关结构体分配；

2、PCI bar空间资源与虚拟内存映射，方便主机访问；

3、初始化工作队列，主要是nvme_reset_work和nvme_scan_work

4、初始化PRP内存池，方便IO过程使用PRP地址；

5、nvme ctrl初始化，主要初始化nvme_ctrl结构体，分配nvme节点，初始化字符设备并添加到字符设备中，方便上层应用访问；

6、执行nvme_aync_probe，即转向nvme_reset_work->nvme_scan_work

(二)nvme_reset_work

功能模块	描述	技术细节	关键函数
初始化PCI硬件资源	重新映射PCI BAR空间，配置DMA	使能PCI设备 DMA MSI-X等	nvme_pci_enable
admin queue配置	1. nvme_configure_admin_queue()：设置 Admin 队列属性（大小、中断等）。 2. nvme_init_queue()：初始化队列结构体。 3. nvme_alloc_admin_tags()：分配 Admin 命令标签。	ASQ ACQ配置完成，主机可发admin命令	nvme_pci_configure_admin_queue nvme_alloc_admin_tags
发生identity命令识别盘片信息	调用 nvme_init_identify读取控制器信息（如命名空间数量、特性支持等）	获取设备能力参数（如最大队列数、LBA 大小），以便于后续资源分配。	nvme_init_identify
IO队列创建	1、计算所需IO队列数； 2、向控制器申请queue资源； 3、创建并初始化IO队列	为每个CPU核心分配一个IO队列，提高并发性能	nvme_setup_io_queues
状态切换与启动	1. 调用 nvme_change_ctrl_state() 将状态切换为 NVME_CTRL_LIVE。 2. 启动 I/O 队列。	标记ctrl运行状态，激活IO流程	nvme_start_queues
启动控制器任务	创建IO queue后，启动scan work和async event work	NS扫描流程和响应异步事件AER处理	nvme_start_ctrl

 表格记录nvme_reser_work的关键步骤：

1、初始化PCI硬件资源，使能PCI设备；

2、配置admin queue，如ACQ ASQ地址，初始化队列；

3、identitfy命令获取盘片能力以及支持特性；

4、IO SQ/CQ创建；

5、Controller状态切换，并转向nvme_scan_work;

(三) nvme_scan_work

功能模块	描述	技术细节	关键函数
发送identify命令获取NS数量	控制器信息获取与命名空间数量解析	获取来自盘符的NS数量	nvme_identify_ctrl(ctrl, &id) le32_to_cpu(id->nn)
NS扫描	扫描NS list	遍历NS	nvme_scan_ns_sequential

上表描述扫盘过程，关键步骤如下：

1、identify命令获取NS相关信息；

2、扫描NS信息。

三、NVME IO执行流程

主机发送NVME命令，会经历如下流程：

1、调用系统调用SYSCALL_DEFINE3，转向VFS；

2、进入VFS文件系统，命令生成bio，转向mq_block层；

3、进入block层后，调用submit_io传输命令到mq list，开始多队列调度；

4、多队列调度分发到hw queue，使用blk_mq_run_hw_queue，最终调用nvme_queue_rq；

5、进入nvme驱动层，把提交的cmd填入SQ中，并更新doorbell tail指针；

6、SSD设备检测到doorbell tail不等于head，意味着主机有命令写入，开始从SQ中取指令执行。

简要流程如下图：



 四、控制器复位

 nvme中主要有两个常见的复位方式，其一是nvme subsystem reset，其二是nvme Controller reset，在驱动中如下：

static long nvme_dev_ioctl(struct file *file, unsigned int cmd,unsigned long arg)
{struct nvme_ctrl *ctrl = file->private_data;void __user *argp = (void __user *)arg;switch (cmd) {case NVME_IOCTL_ADMIN_CMD:return nvme_user_cmd(ctrl, NULL, argp);case NVME_IOCTL_IO_CMD:return nvme_dev_user_cmd(ctrl, argp);case NVME_IOCTL_RESET:dev_warn(ctrl->device, "resetting controller\n");return nvme_reset_ctrl_sync(ctrl);case NVME_IOCTL_SUBSYS_RESET:return nvme_reset_subsystem(ctrl);case NVME_IOCTL_RESCAN:nvme_queue_scan(ctrl);return 0;default:return -ENOTTY;}
}

针对subsystem reset复位方式如下：

static inline int nvme_reset_subsystem(struct nvme_ctrl *ctrl)
{if (!ctrl->subsystem)return -ENOTTY;return ctrl->ops->reg_write32(ctrl, NVME_REG_NSSR, 0x4E564D65);
}

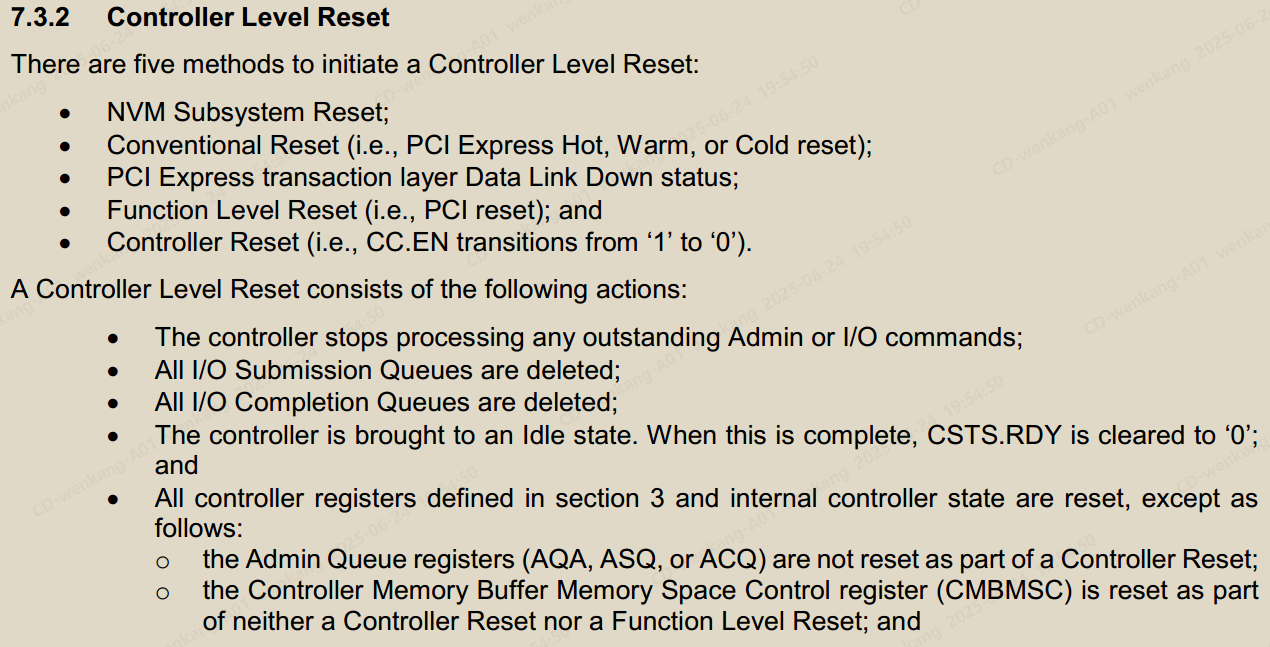

nvme协议中有描述：



Controller reset：



int nvme_reset_ctrl(struct nvme_ctrl *ctrl)
{if (!nvme_change_ctrl_state(ctrl, NVME_CTRL_RESETTING))return -EBUSY;if (!queue_work(nvme_reset_wq, &ctrl->reset_work))return -EBUSY;return 0;
}
EXPORT_SYMBOL_GPL(nvme_reset_ctrl);int nvme_reset_ctrl_sync(struct nvme_ctrl *ctrl)
{int ret;ret = nvme_reset_ctrl(ctrl);if (!ret) {flush_work(&ctrl->reset_work);if (ctrl->state != NVME_CTRL_LIVE &&ctrl->state != NVME_CTRL_ADMIN_ONLY)ret = -ENETRESET;}return ret;
}
EXPORT_SYMBOL_GPL(nvme_reset_ctrl_sync);

 最后执行的是nvme_reset_work

五、常见nvme驱动问题

nvme驱动相关问题主要集中在nvme timeout函数中，函数如下：

static enum blk_eh_timer_return nvme_timeout(struct request *req, bool reserved)
{struct nvme_iod *iod = blk_mq_rq_to_pdu(req);struct nvme_queue *nvmeq = iod->nvmeq;struct nvme_dev *dev = nvmeq->dev;struct request *abort_req;struct nvme_command cmd;u32 csts = readl(dev->bar + NVME_REG_CSTS);/* If PCI error recovery process is happening, we cannot reset or* the recovery mechanism will surely fail.pcie链路发生异常*/mb();if (pci_channel_offline(to_pci_dev(dev->dev)))return BLK_EH_RESET_TIMER;/** Reset immediately if the controller is failed， 需要重启controller*/if (nvme_should_reset(dev, csts)) {nvme_warn_reset(dev, csts);nvme_dev_disable(dev, false);nvme_reset_ctrl(&dev->ctrl);return BLK_EH_DONE;}/** Did we miss an interrupt?*/if (__nvme_poll(nvmeq, req->tag)) {dev_warn(dev->ctrl.device,"I/O %d QID %d timeout, completion polled\n",req->tag, nvmeq->qid);return BLK_EH_DONE;}/** Shutdown immediately if controller times out while starting. The* reset work will see the pci device disabled when it gets the forced* cancellation error. All outstanding requests are completed on* shutdown, so we return BLK_EH_DONE.*///如果控制器在启动时超时，请立即关闭。复位将看到pci设备在出现强制取消错误时被禁用。所有未完成的请求都在关机时完成，因此我们返回BLK_EH_DONE。switch (dev->ctrl.state) {case NVME_CTRL_CONNECTING:case NVME_CTRL_RESETTING:dev_warn_ratelimited(dev->ctrl.device,"I/O %d QID %d timeout, disable controller\n",req->tag, nvmeq->qid);nvme_dev_disable(dev, false);nvme_req(req)->flags |= NVME_REQ_CANCELLED;return BLK_EH_DONE;default:break;}/** Shutdown the controller immediately and schedule a reset if the* command was already aborted once before and still hasn't been* returned to the driver, or if this is the admin queue.*///如果命令之前已经被abort中止过一次，但仍未返回给驱动程序，或者这是管理队列（qid不为0），请立即关闭控制器并安排重置。if (!nvmeq->qid || iod->aborted) {dev_warn(dev->ctrl.device,"I/O %d QID %d timeout, reset controller\n",req->tag, nvmeq->qid);nvme_dev_disable(dev, false);nvme_reset_ctrl(&dev->ctrl);nvme_req(req)->flags |= NVME_REQ_CANCELLED;return BLK_EH_DONE;}if (atomic_dec_return(&dev->ctrl.abort_limit) < 0) {atomic_inc(&dev->ctrl.abort_limit);return BLK_EH_RESET_TIMER;}iod->aborted = 1;构造abort命令，发送设备以终止命令执行memset(&cmd, 0, sizeof(cmd));cmd.abort.opcode = nvme_admin_abort_cmd;cmd.abort.cid = req->tag;cmd.abort.sqid = cpu_to_le16(nvmeq->qid);dev_warn(nvmeq->dev->ctrl.device,"I/O %d QID %d timeout, aborting\n",req->tag, nvmeq->qid);abort_req = nvme_alloc_request(dev->ctrl.admin_q, &cmd,BLK_MQ_REQ_NOWAIT, NVME_QID_ANY);if (IS_ERR(abort_req)) {atomic_inc(&dev->ctrl.abort_limit);return BLK_EH_RESET_TIMER;}abort_req->timeout = ADMIN_TIMEOUT;abort_req->end_io_data = NULL;blk_execute_rq_nowait(abort_req->q, NULL, abort_req, 0, abort_endio);/** The aborted req will be completed on receiving the abort req.* We enable the timer again. If hit twice, it'll cause a device reset,* as the device then is in a faulty state.*/return BLK_EH_RESET_TIMER;
}

根据nvme timout函数描述，可能会发生的情况：

1、上层应用执行IO超时，进入nvme_timeout，发送abort命令终止IO，并成功执行；

2、上层应用执行IO超时，进入nvme_timeout，发送abort命令终止IO，并成功执行，IO继续执行，开始复位Controller；

3、上层应用执行IO超时，进入nvme_timeout，发送abort命令终止IO，并成功执行，IO继续执行，开始复位Controller，执行复位流程中超时，禁用Controller，主机开始不识别盘符；

4、正常复位过程超时，进入nvme_timeout开始重新复位。

5、由于链路异常，Controller状态改变，进入timeout直接退出。
